Der maßgeschneiderte 10 m³ große Hecklader-Müllaufbau vereint effiziente Sammlung, kraftvolle Komprimierung und geschlossenen Transport. Die aus hochfestem, verschleißfestem Stahl gefertigte, geschlossene Kammer verfügt über einen hydraulisch angetriebenen Lader und Schiebermechanismus zur automatischen Zerkleinerung und hochdichten Komprimierung des Abfalls.

Der Müllaufbau mit Hecklader Ein intelligentes elektronisches Steuerungssystem regelt präzise die Bewegung jeder Komponente, während die doppelt abgedichtete Rücktür Leckagen verhindert. Die Gesamtkonstruktion wurde strengen Tests unterzogen, um Langlebigkeit und Zuverlässigkeit zu gewährleisten und ist somit ideal für effiziente städtische Abwasserentsorgung geeignet.

● Chinas beste Müllaufbau mit Hecklader Fabrik

● Mehr als 30 Jahre Erfahrung als professioneller Hersteller.

● Wird nach Ihren Anforderungen gestaltet.

● Ein professionelles Verkaufsteam, das Ihnen bei der Auswahl des passenden LKW behilflich ist.

● Wir können Ihnen einen guten Kundendienst anbieten.

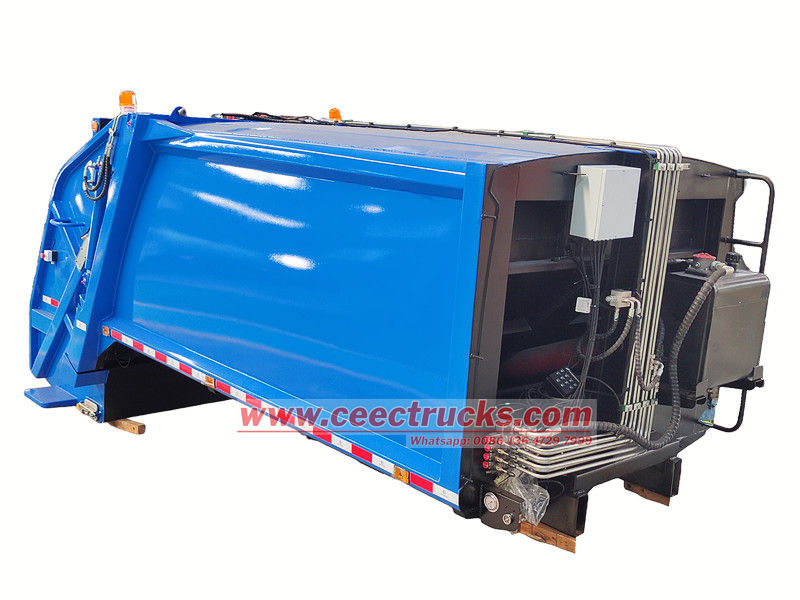

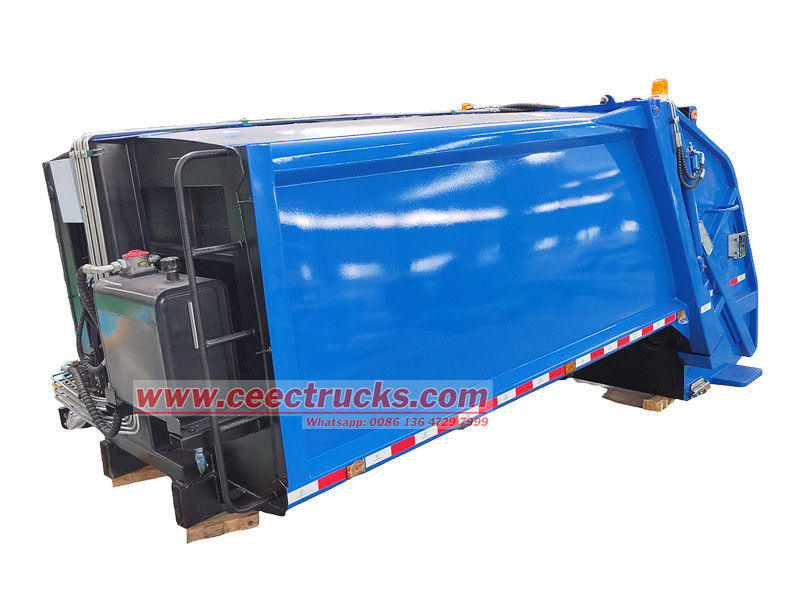

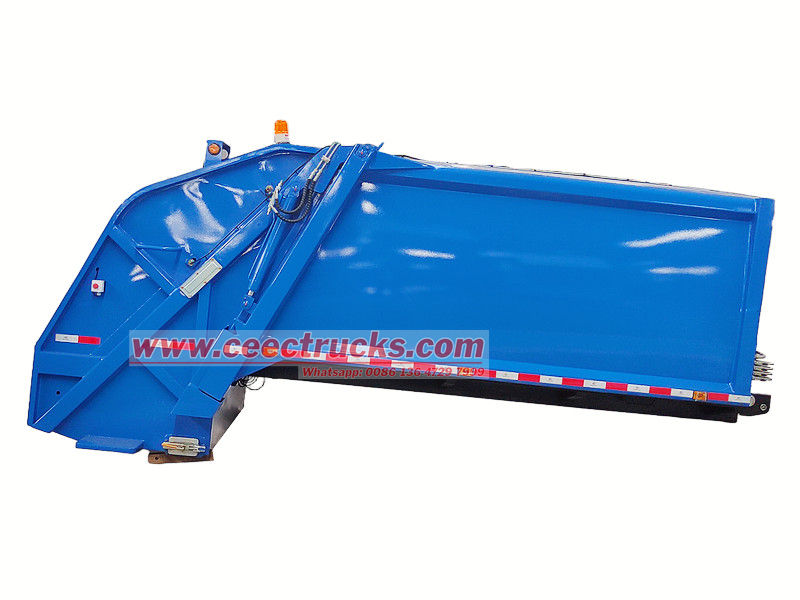

*10 CBM Hecklader-Müllaufbau

Aufbau des Müllverdichtungsfahrzeugs*

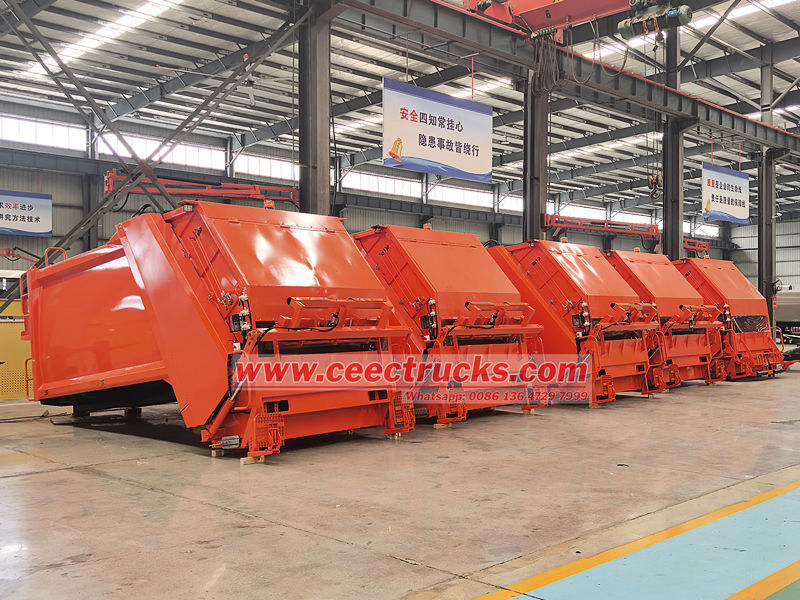

CEEC-Werk ist ein professioneller Hersteller im LKW-Bereich.
Wir garantieren, dass alle Produkte brandneu und von hoher Qualität sind.

» I. Produktdefinition und Einführung:

Hersteller: CEEC TRUCKS INDUSTRY CO., LIMITED.

Produktmerkmale

● Der Abfallbehälter ist aus hochfestem, wetterfestem Stahl gefertigt.

● Die Seitenwände werden in einem einteiligen Verfahren hergestellt, wodurch eine abgerundete Form und eine robuste Konstruktion entstehen.

● Verwendung importierter elektrohydraulischer Mehrwegeventile und SPS (programmierbare Steuerung mit integrierter Steuerung).

● Es verfügt sowohl über einen automatischen als auch einen manuellen Betriebsmodus. Die Bedieneinheiten sind in der Fahrerkabine bzw. am Heck des Fahrzeugs installiert, was die Bedienung sehr komfortabel macht.

Die Herstellung hochwertiger Hecklader-Müllaufbauten erfordert die strikte Kontrolle von vier Schlüsselschritten:

● Erstellung technischer Zeichnungen und Konstruktion eines passenden Verdichteraufbaus auf Basis des Fahrgestellmodells des Kunden;

● Durch die Verwendung hochfester, verschleißfester Stahlplatten für einen geschweißten, abgedichteten Korpus wird eine stabile und leckagefreie Konstruktion gewährleistet;

● Durch den Einsatz eines präzisen Hydrauliksystems und eines intelligenten elektronischen Steuermoduls wird eine präzise Abstimmung zwischen Abstreifer- und Schieberklingen erreicht, wodurch das Kompressionsverhältnis verbessert wird;

● Strenge Prüfungen der Zerkleinerungskapazität und der Abdichtung der Heckklappe des Laders, die durch Lastsimulationen und Straßentests verifiziert wurden, gewährleisten die Langlebigkeit und Zuverlässigkeit aller Komponenten.

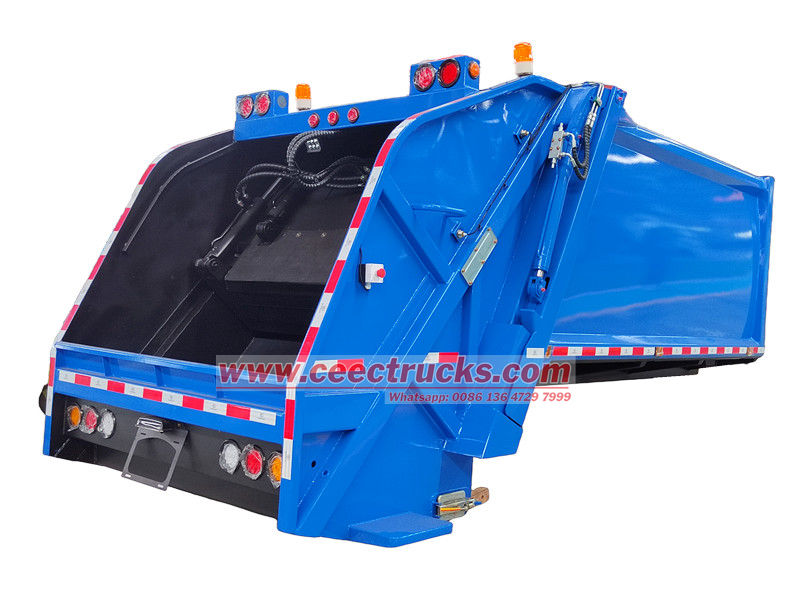

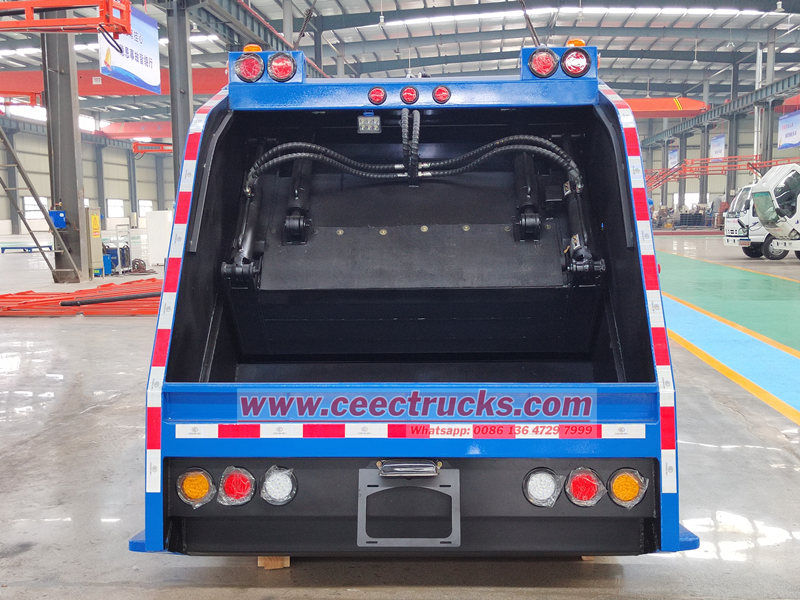

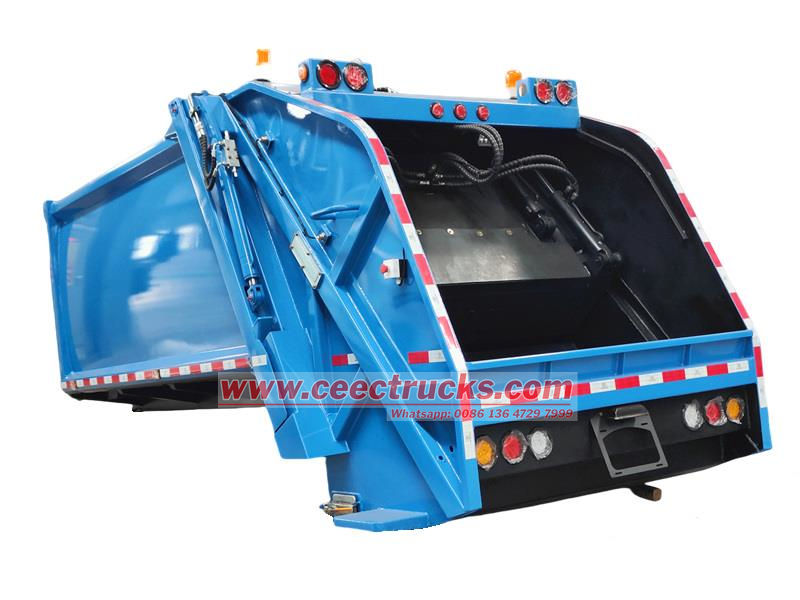

1. Lader (Mülltonnenbehälter)

♦ Struktur: Am hinteren Ende des Containers befindet sich die Vorrichtung, die aus einem Schaber, einer Gleitplatte, Seitenwänden und einem trichterförmigen Hydraulikzylinder besteht.

♦ Funktion: Sammlung: Ein Kippmechanismus (z. B. ein Eimerhaken) entleert den Abfall aus dem Container in den Lader.

Zerkleinern und Komprimieren: Der Abstreifer und die Gleitplatte arbeiten zusammen, um den Abfall in den Behälter zu schieben und ihn zunächst zu komprimieren, wodurch größere Abfallstücke (wie Plastikflaschen und Kartons) zerkleinert werden.

Abdichtung: Wenn der Lader geschlossen ist, bildet er eine Abdichtung mit dem Behälter, um ein Auslaufen während des Transports zu verhindern.

♦ Merkmale: Der Schaber ist aus verschleißfestem Stahl gefertigt, und das Hydrauliksystem liefert eine Hochdruckleistung (bis zu 16-20 MPa).

2. Schieberklinge

● Struktur: Es ist im Inneren des Laderaums installiert, wird von einem Hydraulikzylinder angetrieben und bewegt sich auf einer Schiene am Boden vor und zurück.

● Funktion: Sekundäre Kompression: Nachdem der Müll in den Laderaum geladen wurde, fährt die Schiebeklinge nach vorne, um den Müll weiter zu verdichten und so die Ladekapazität zu erhöhen.

Entladen: Nach Ankunft am Entladeort schiebt die Schiebeklinge den Müll durch die hintere Tür des Laderaums heraus.

● Merkmale: Das vordere Ende des Schiebeblatts ist gebogen geformt und passt sich der Innenwand des Laderaums an, um Kompressions-Totzonen zu reduzieren.

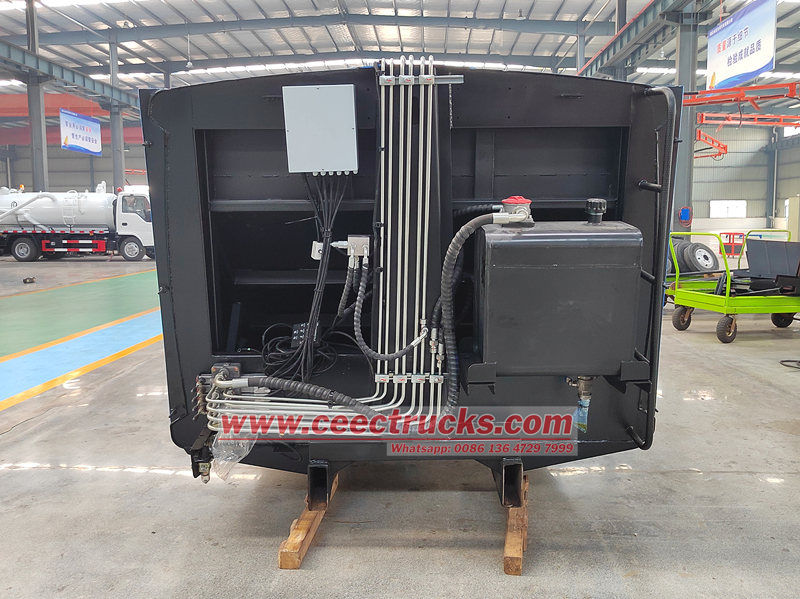

3. Hydrauliksystem

♦ Komponenten: Beinhaltet eine Hydraulikpumpe, ein Mehrwege-Steuerventil, Hydraulikzylinder, einen Öltank und Rohrleitungen.

♦ Funktion: Versorgt den Lader, das Planierschild sowie die Heckklappe mit Energie.

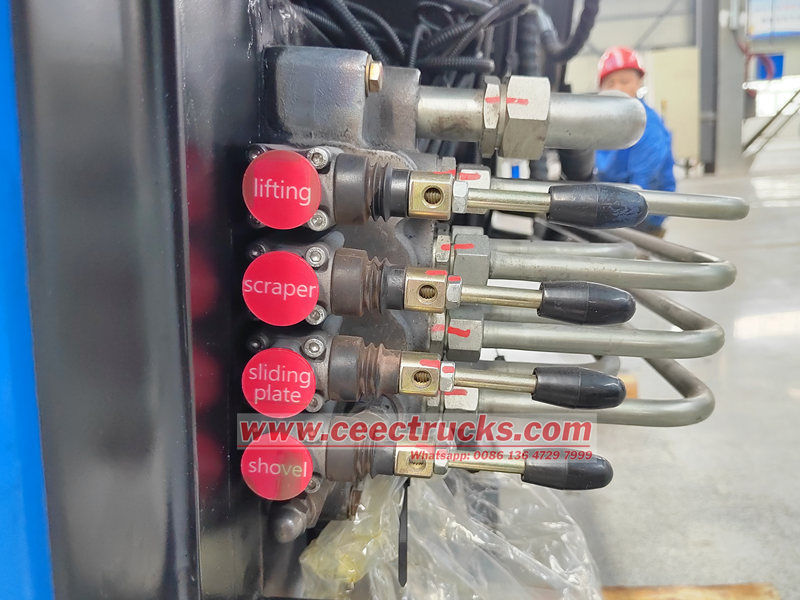

Ein Mehrwege-Steuerventil koordiniert den Betrieb jedes Zylinders und automatisiert so den Sammel-, Kompressions- und Entladevorgang.

♦ Merkmale: Verwendet eine Hochdruck-Zahnradpumpe oder eine Kolbenpumpe für einen stabilen Systemdruck.

4. Elektronisches Steuerungssystem

● Komponenten: Besteht aus einem Bedienfeld, Sensoren, einer SPS-Steuerung und Schaltkreisen.

● Funktion: Steuert die Neigung des Laders, die Bewegung des Schürfkübels und die Kompression des Planierschilds.

Überwacht den Hydrauliksystemdruck, die Öltemperatur und die Last, um Überlastung oder Fehlfunktionen zu verhindern.

» II. Produktparameter für kundenspezifischer 10 CBM Hecklader-Müllaufbau ：

10 CBM Hecklader-Müllaufbau
Mülleimer	Kapazität	5- 2 0 CBM
	Material	Mülltonnenkorpus ： Seite 4 mm, Unterseite 5 mm
	Design	Komplette Einheit mit auslaufsicherem Design
Lademöglichkeiten	Heckbeladung mit optionalem Schaufelhebesystem
Steuerungssystem	Ein Bedienfeld auf der Rückseite, ein Steuerungssystem im hinteren Teil der Kabine Elektrisch gesteuerte Hydraulik + manuelle Hydraulik
Abgabesystem	1. Ausgestattet mit luftdichtem Abfallbehälter, Hydrauliksystem und Betriebssystem.
	2. Automatisches Be- und Entladen, alles von einer Person erledigt.
	3. Ein Abwassersammeltank, um jegliche Verschmutzung während der Handhabung zu vermeiden.
	4. Hoher Druck, gute Dichtigkeit, komfortable Bedienung
	Zuverlässige Sicherheit
	5. Elektrischer Schaltschrank für das Verdichtungssystem.
	6. Zykluszeit <14–18 Sekunden
Anmerkungen	1. Die Farbe ist optional
	2. Individuelle Logolackierung nach Kundenwunsch

» III. Produktdetails & Vorteile:

1. Hochfestes, abgedichtetes Gehäuse

➤ Das Herzstück des kundenspezifischen 10-m³-Hecklader-Müllaufbaus ist ein vollständig abgedichteter Aufbau, der aus hochfesten, verschleißfesten Stahlplatten geschweißt ist. Seine robuste und korrosionsbeständige Konstruktion ermöglicht langfristige Lade- und Verdichtungsvorgänge.

➤ Die glatte Innenkonstruktion des Aufbaus minimiert Abfallrückstände, und der Boden ist mit Gleitschienen ausgestattet, um eine reibungslose Bewegung des Bulldozerschilds zu gewährleisten.

➤ Das Ladevolumen variiert je nach Fahrzeugmodell zwischen 5 und 30 Kubikmetern, um den Ladeanforderungen verschiedener Einsatzszenarien gerecht zu werden.

2. Hydraulisch angetriebenes Kompressionssystem

➤ Der obere Teil integriert einen hydraulisch angetriebenen Lader und Schieber und bildet so ein zweistufiges Kompressionssystem.

➤ Der mit einem Schaber und einer Rutsche ausgestattete Lader wird von einem Hochdruck-Hydraulikzylinder angetrieben. Er zerkleinert automatisch große Abfallstücke (wie Plastikflaschen und Karton) und führt eine erste Verdichtung durch. Anschließend sorgt der Schieber für eine zweite, kraftvolle Verdichtung, wodurch die Ladekapazität deutlich erhöht wird.

3. Intelligente elektronische Steuerung und Sicherheitskonzept

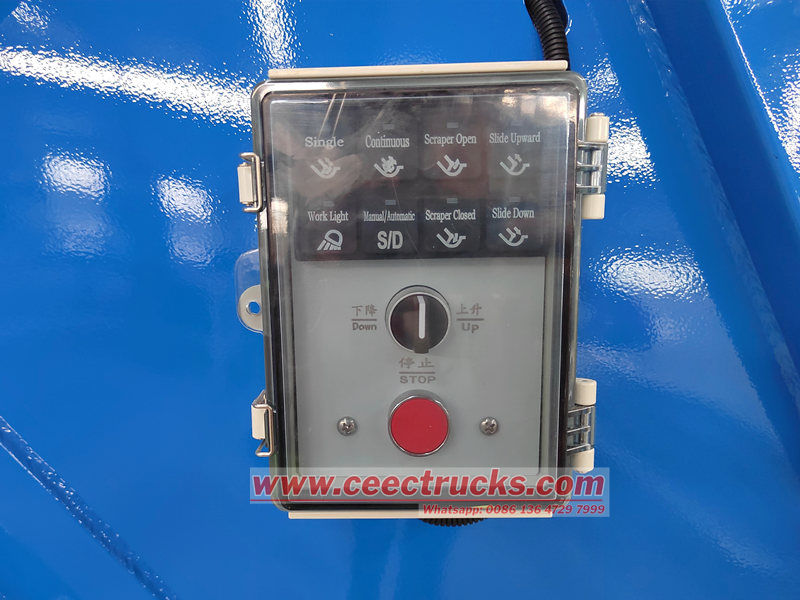

➤ Der Oberwagen ist mit einer intelligenten SPS-Steuerung ausgestattet. Das Bedienfeld verfügt über eine Ein-Tasten-Bedienfunktion, die die Fernüberwachung von Hydraulikdruck, Öltemperatur und Fahrzeuglast ermöglicht und Echtzeitwarnungen vor Überlastung oder Leckagerisiken liefert.

➤ Schutzgeländer und Warnleuchten sind rund um den Lader angebracht, und der Verriegelungsmechanismus der Hecktür nutzt sowohl hydraulische als auch mechanische Sicherheitsmechanismen, um einen sicheren Transport zu gewährleisten. Dadurch eignet er sich ideal für die städtische Abfallentsorgung, die Verwaltung von Wohnanlagen und weitere Anwendungsbereiche.

•

•

•
