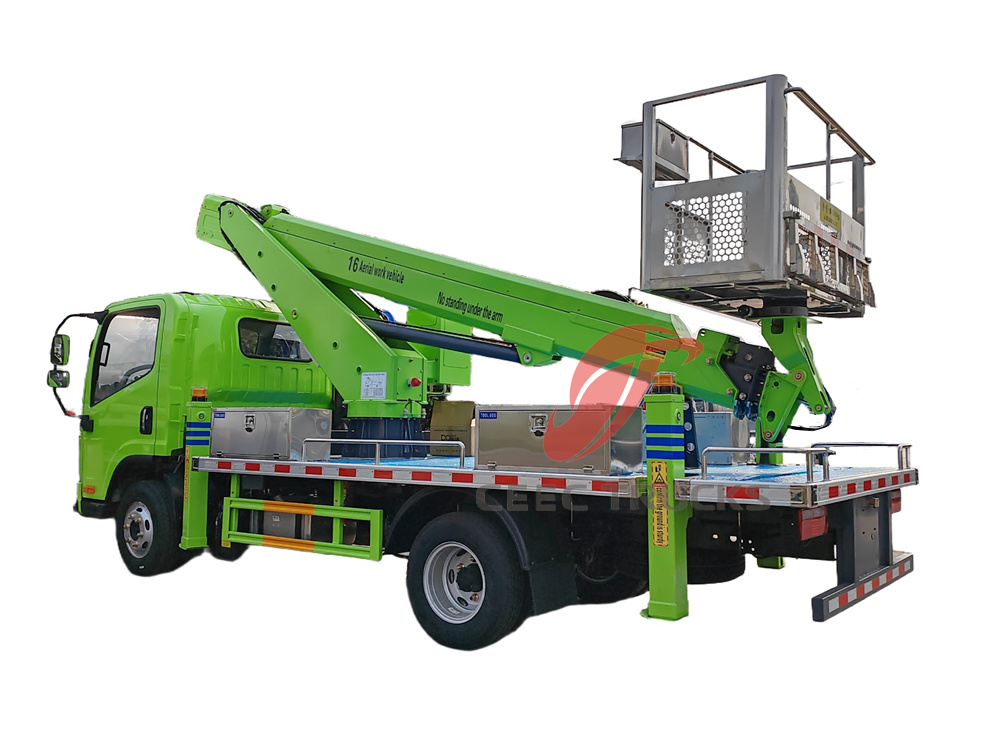

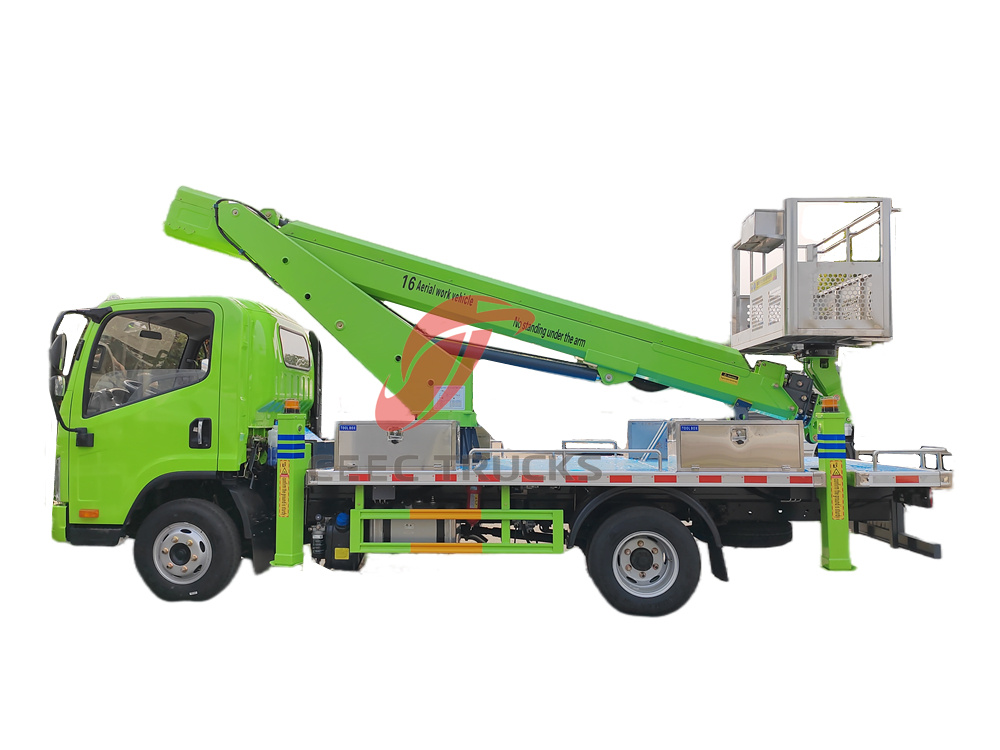

FAW 16 m Gelenk-Hubarbeitsbühne

DerFAW 16 m Gelenk-HubarbeitsbühneDie Maschine basiert auf einem FAW J6F-CA1040-Chassis und ist mit einem Xichai National VI-Motor mit 130 PS und einem WLY 6-Gang-Getriebe ausgestattet. Sie ist leistungsstark und umweltfreundlich. Der Oberkörper verfügt über einen vierteiligen Arbeitsarm mit geradem Arm und einer Gesamtlänge von 16 Metern. Der hydraulische Antrieb ermöglicht eine mehrstufige, synchrone Teleskop- und 360°-Drehung.°Kontinuierliche Rotation. Dank des automatischen Nivelliersystems ist der Betrieb präzise und stabil. Die Heckwerkbank trägt 200 kg und ist mit einer rutschfesten Aluminiumplatte sowie einer Rotationsfunktion ausgestattet, um den Anforderungen des Mehrwinkelbetriebs gerecht zu werden. Das Fahrzeug wird von vier V-förmigen Vorder- und H-förmigen Hinterbeinen getragen, und die Ein-Knopf-Nivellierungsfunktion ermöglicht die Anpassung an komplexes Gelände. Die Betriebssteuerung integriert zwei Modi für die kabelgebundene und kabellose Fernbedienung und ist mit mehreren Sicherheitsvorkehrungen (wie Überlastalarm, hydraulischem Überlastschutz, Antikollisionssystem, Notfallschutz und Verriegelungsmechanismus) ausgestattet, um Effizienz und Sicherheit zu gewährleisten. Das Fahrzeug wird häufig in Kommunal-, Bau-, Industrie- und anderen Bereichen eingesetzt und ist eine zuverlässige Wahl für Luftarbeiten.

● Chinas beste Isuzu-Hubarbeitsbühnenfabrik
● Gestalten Sie nach Ihren Anforderungen

● OEM-kundenspezifischer Service, drucken Sie Ihr Firmenlogo

● Schnelle Lieferzeit, schnelle 10 Tage Lieferzeit
● 24 Monate Garantiezeit

Fahrwerkssystem

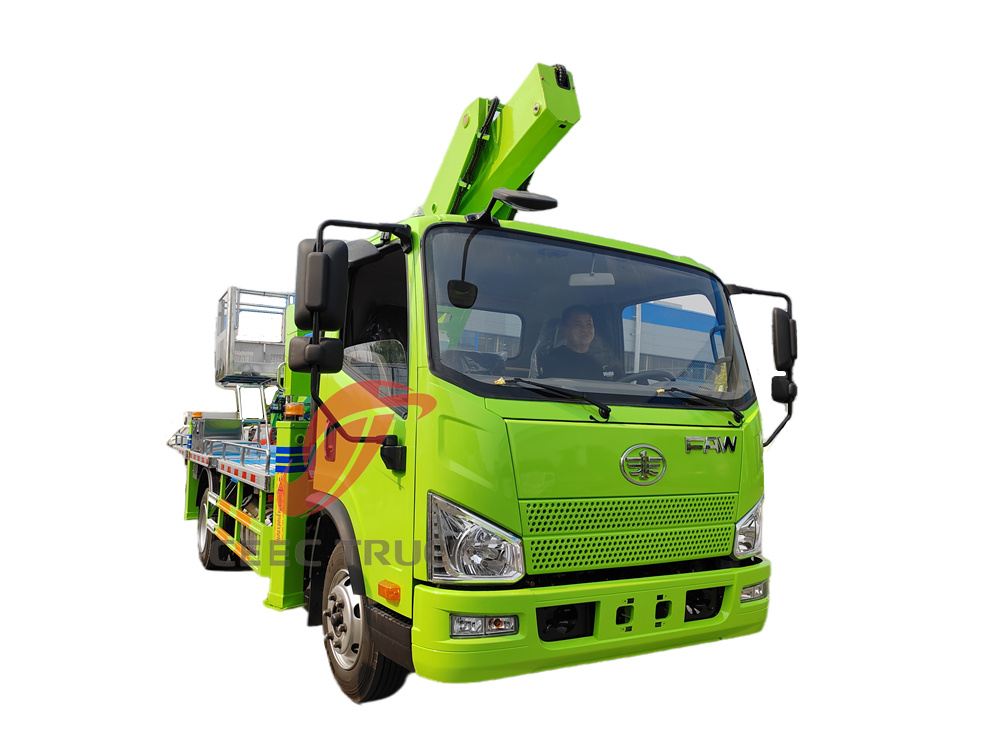

●. Fahrgestellmodell:Es basiert auf der Fahrgestellmodifikation des leichten Lkw der FAW J6F-Serie CA1040 und ist speziell für technische Modifikationen konzipiert, wobei sowohl die Tragfähigkeit als auch die Passierbarkeit berücksichtigt werden.

●. Stromversorgungssystem:

♦ Motor:Xichai CA4DB1-13E6, 130 PS (95 kW), nationale Abgasnorm VI, 2,2 l Hubraum, Turboaufladetechnologie, stabile Leistungsabgabe und hervorragender Kraftstoffverbrauch.

♦ Getriebe:WLY 6-Gang-Schaltgetriebe, klare Gangposition, einfaches Schalten und anpassbar an komplexe Arbeitsbedingungen.

●Radstand und Antrieb: 3300 mm Radstand, vernünftige Lastverteilung auf der Vorderachse, starke Tragfähigkeit der Hinterachse, ausgestattet mit hydraulischer Servolenkung, flexible Steuerung.

●. Bremssystem: Scheibenbremsen vorne und Trommelbremsen hinten, kombiniert mit einem Antiblockiersystem (ABS), sorgen für Fahrsicherheit.

Oberes System

●. Hubarbeitsbühne

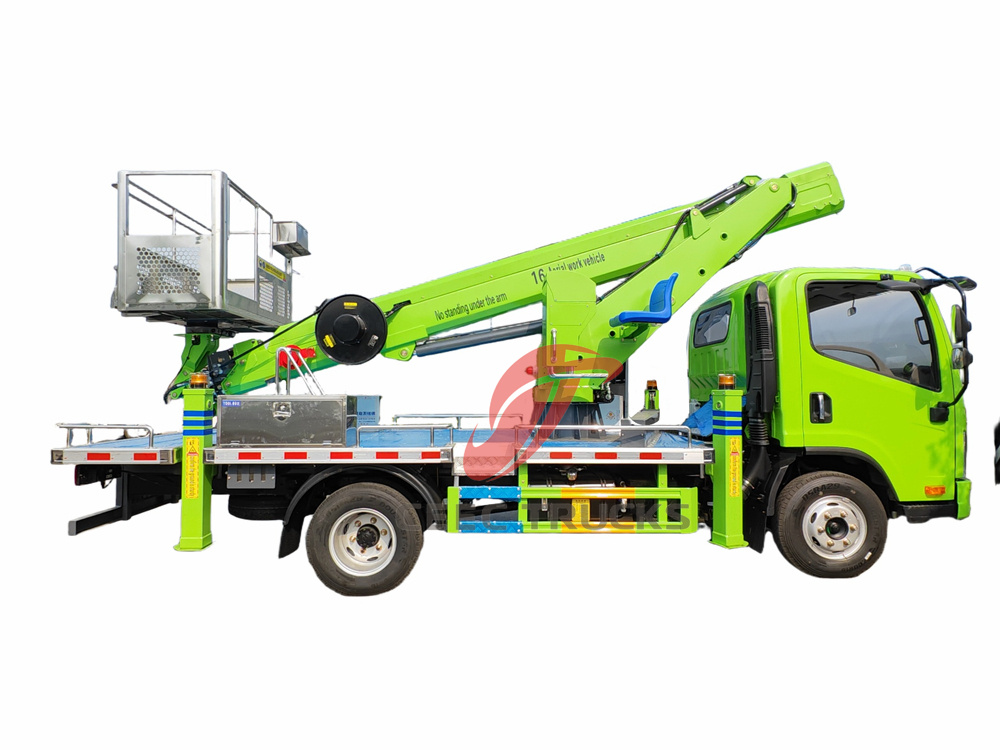

♦ Strukturform:4-teiliger gerader Arm, hochfeste Manganstahl-Schweißkonstruktion, optimiertes Armquerschnittsdesign, hervorragende Biege- und Torsionsfestigkeit.

●. Armparameter:

♦Gesamtlänge:16 Meter (vertikale Arbeitshöhe), horizontale Ausdehnung von etwa 11 Metern (Arm vollständig ausgefahrener Zustand).

♦ Teleskopmethode:Der vollhydraulische Antrieb mit hochpräzisem Proportionalventil ermöglicht eine mehrstufige, synchrone Teleskop- und Einzelabschnittssteuerung. Der Arm bewegt sich reibungslos und ohne Wackeln. Der Teleskopmechanismus besteht aus einer Doppelkette und einem Hydraulikzylinder und ermöglicht eine reibungslose Bewegung ohne Verklemmen.

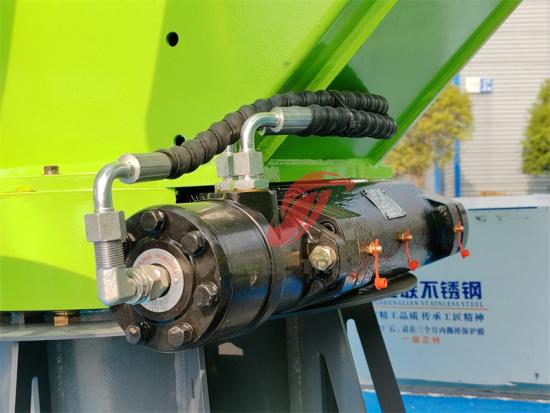

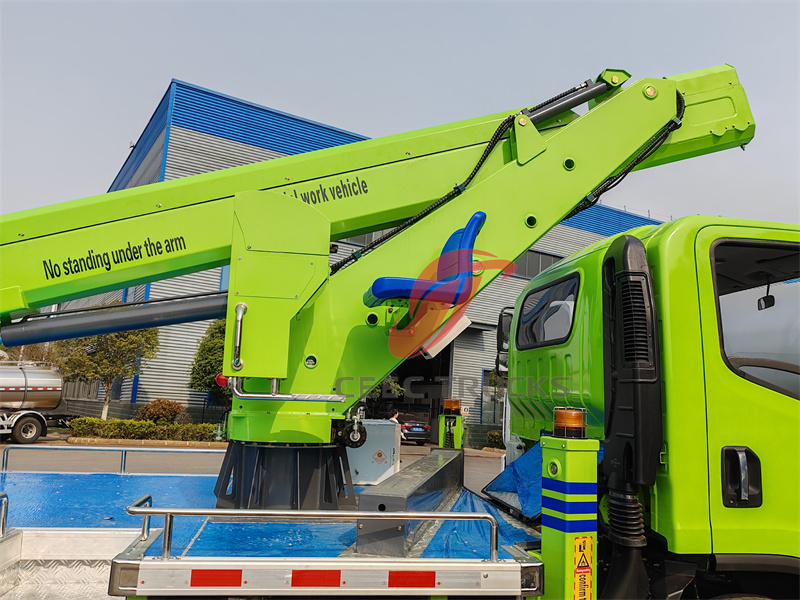

♦ Drehmechanismus:360° kontinuierliche Drehung, einstellbare Drehgeschwindigkeit, ausgestattet mit hydraulischer Verriegelungsvorrichtung, genaue Betriebspositionierung.

♦Nivelliersystem:Automatische hydraulische Nivellierung, um sicherzustellen, dass die Werkbank immer horizontal bleibt und sich an komplexe Geländeeinsätze anpasst.

♦ Sicherheitsgrenze:Ausgestattet mit Winkelsensor, Amplitudensensor und Doppelausgleichsventil, Echtzeitüberwachung der Armhaltung, automatischer Begrenzung von Überlastung und Überbreitenbetrieb.

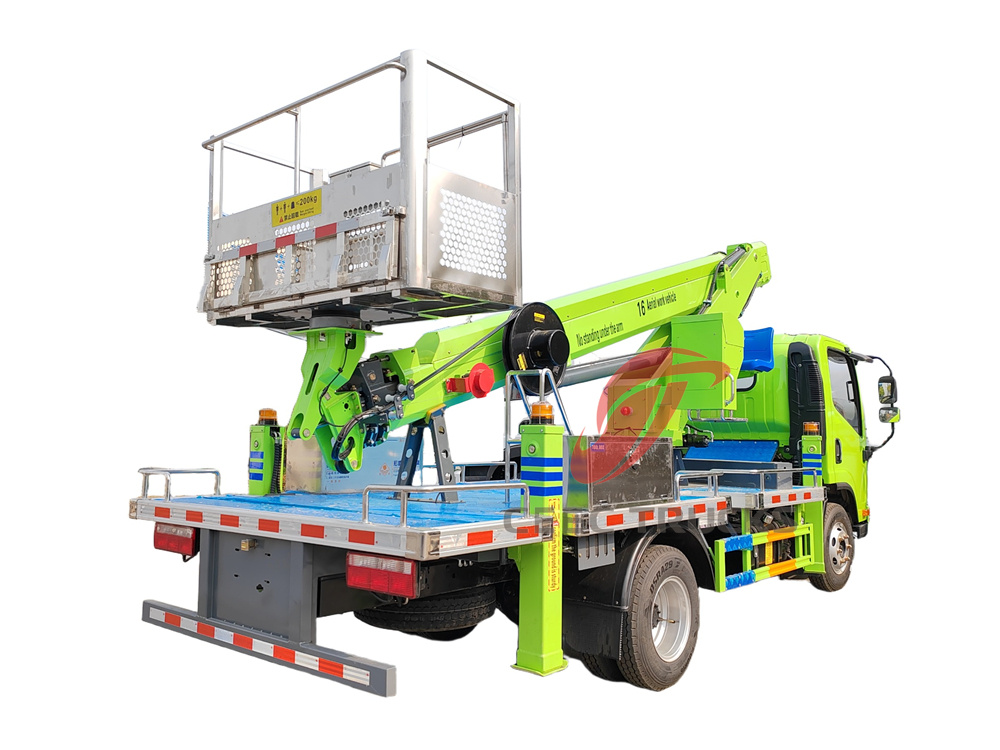

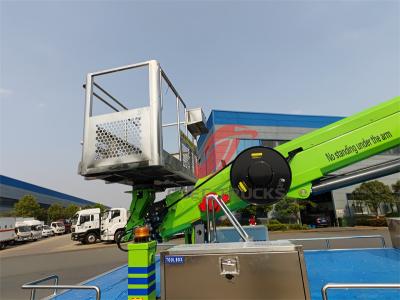

●. Arbeitsplattform

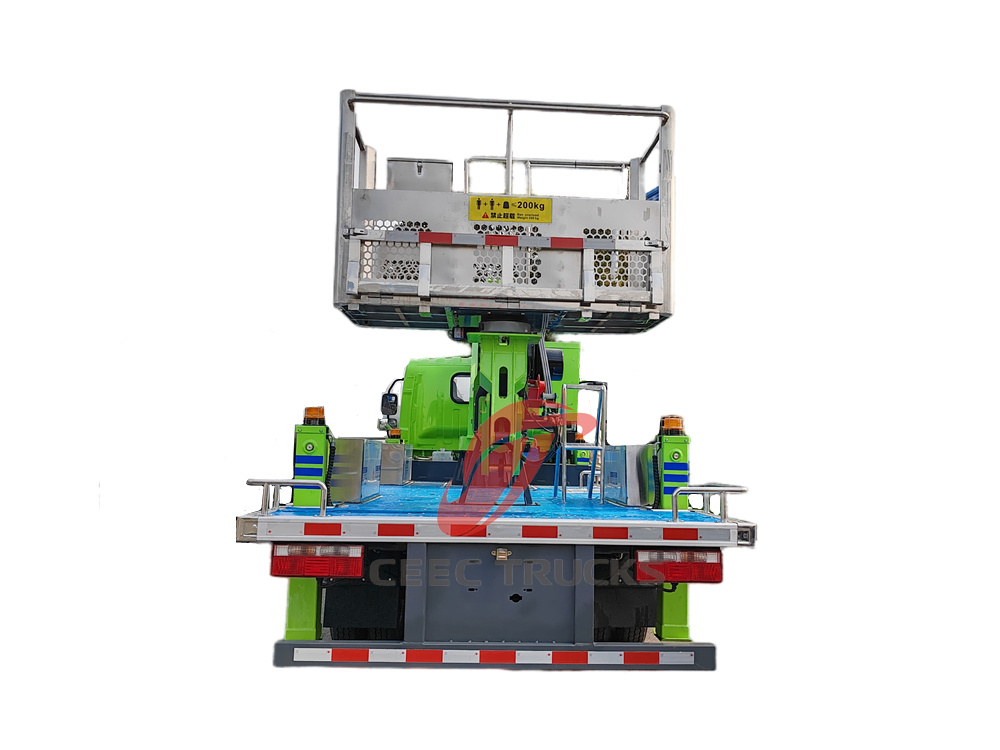

♦ Tragfähigkeit:Die Nennlast der Heckwerkbank beträgt 200 kg und kann damit den Bedarf von zwei gleichzeitig arbeitenden Personen decken.

♦ Plattformgröße:Länge × Breite × Höhe = 1,8 m × 0,7 m × 1,1 m, ausgestattet mit einer rutschfesten Aluminiumplatte und einem Zaun, ist der Arbeitsbereich geräumig und sicher.

♦ Zusatzfunktionen:

Nivellieren und Umdrehen: Die Werkbank kann manuell oder hydraulisch um ±90° umgedreht werden, was für den Materialtransfer und die Werkzeugaufbewahrung praktisch ist.

Notabstieg: Ausgestattet mit einer mechanischen Notabstiegsvorrichtung, um bei Stromausfall oder Hydraulikausfall die sichere Evakuierung des Personals zu gewährleisten.

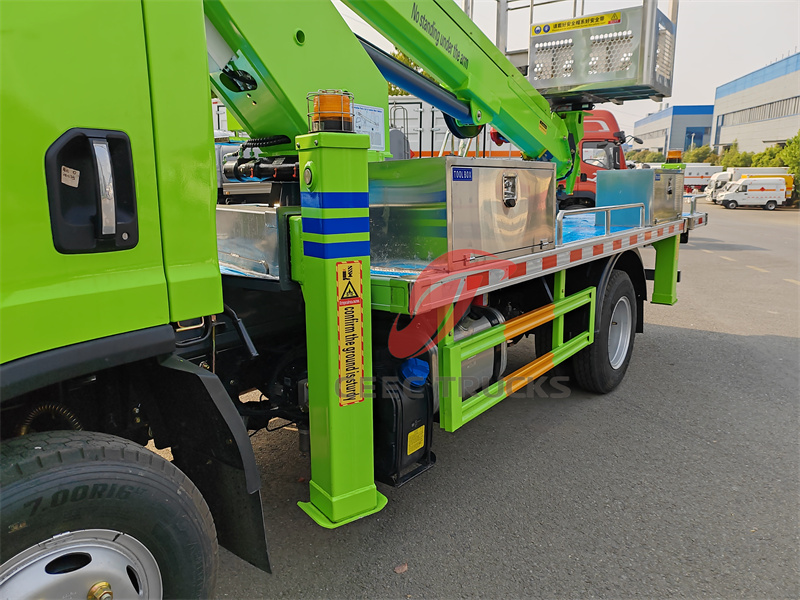

●. Auslegersystem

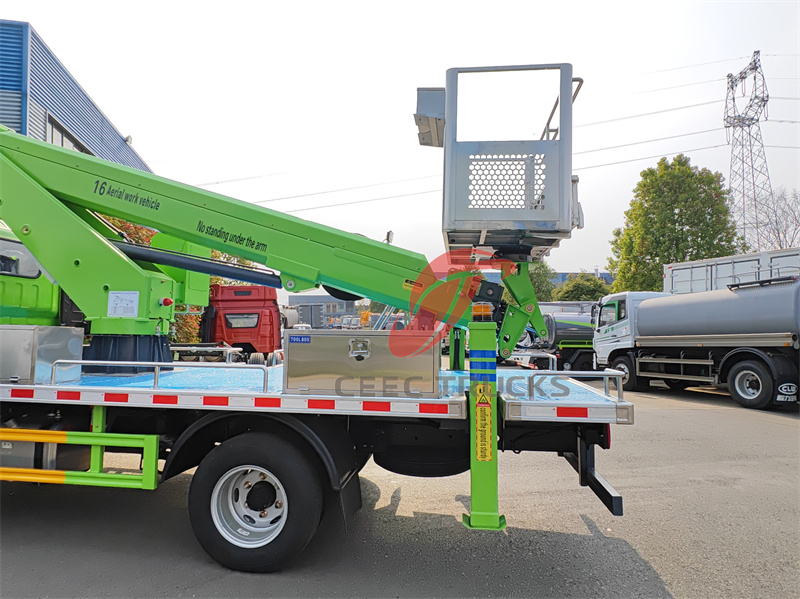

♦ Bauform:Insgesamt 4 Ausleger, vorne vom V-Typ und hinten vom H-Typ, mit unabhängiger Steuerung auf einer Seite, die den Betriebsmodus mit voller und halber Spannweite unterstützen.

♦ Unterstützungsmethode:Hydraulische vertikale Ausleger, ausgestattet mit einer Nivellierungs- und automatischen Nivellierfunktion, um die Stabilität des Fahrzeugs bei Arbeiten auf unebenem Boden zu gewährleisten. Ausgestattet mit einer hydraulischen Zweiwegeverriegelung und einer mechanischen Nivelliervorrichtung wird der Ausleger automatisch verriegelt, wenn der Ausleger nicht vollständig ausgefahren ist.

♦Spannbereich:Die Spannweite der vorderen Ausleger beträgt 3,2 Meter und die der hinteren Ausleger 3,5 Meter, was für den Einsatz in engen Räumen geeignet ist.

●. Steuerungssystem

♦ Funktionsweise:

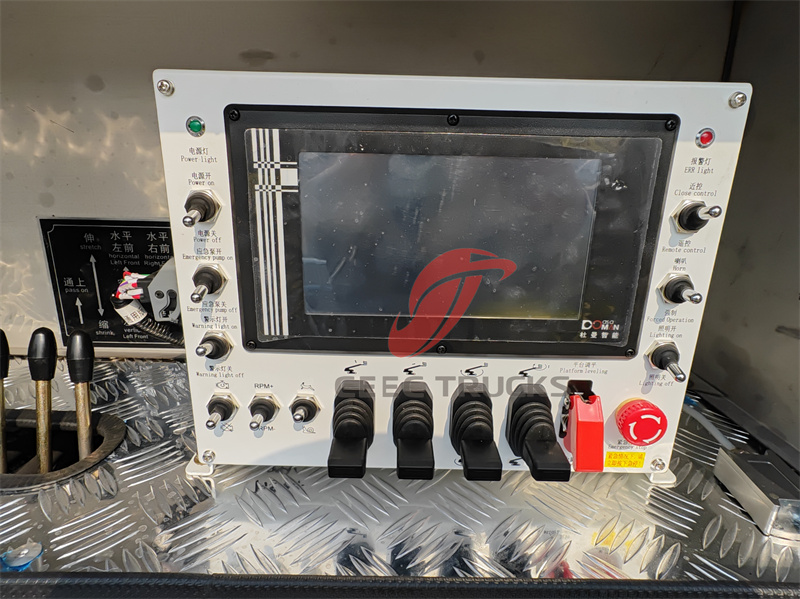

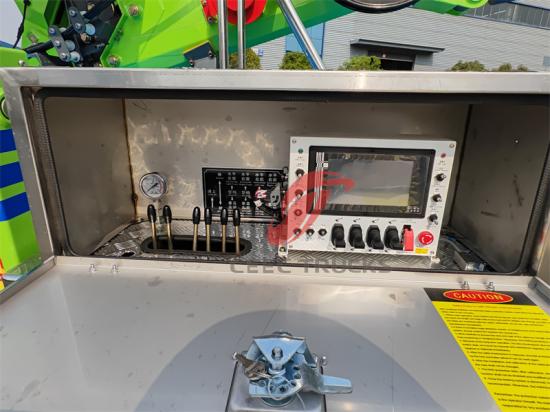

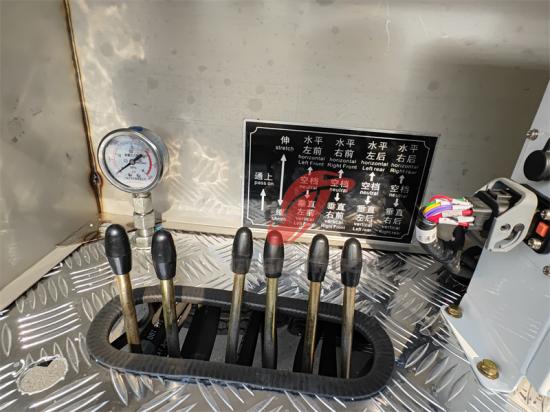

Bodensteuerkasten: Integriertes Bedienfeld, ausgestattet mit Not-Aus-Schalter, Stützfußsteuerung, Auslegerbedienung und anderen Funktionen, intuitive und bequeme Bedienung.

Kabellose Fernbedienung: 2,4-G-Funkfernbedienung, große Fernbedienungsreichweite, unterstützt Ein-Knopf-Reset und Notbremsung, verbessert die Betriebssicherheit.

♦ Sicherheitsvorrichtung:

Lastbegrenzer: Echtzeitüberwachung der Werkbankbelastung, automatischer Alarm und Bewegungseinschränkung bei Überlastung.

Antikollisionssystem: Erkennung der Auslegerbewegungsbahn, automatische Verzögerung oder Stopp beim Auftreffen auf Hindernisse.

Hydraulischer Überlastungsschutz: Das Hydrauliksystem ist mit einem Überströmventil und einem Ausgleichsventil ausgestattet, um Überdruck und Stöße zu vermeiden.

Notfallschutz: Das Hydrauliksystem ist redundant ausgelegt und der Ausleger kann bei einem plötzlichen Stromausfall manuell drucklos gemacht und eingefahren werden; bei Überlastung der Plattform wird die Stromzufuhr automatisch unterbrochen.

●. Hilfssystem

♦ Warngerät: Ausgestattet mit Ton- und Lichtalarm sowie Auslegerwarnleuchte, um sicherzustellen, dass keine Sicherheitsrisiken bestehen.

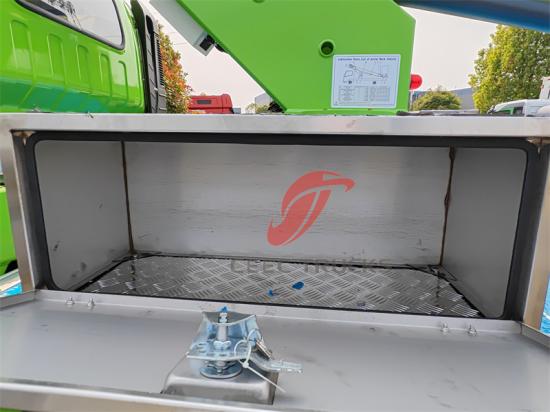

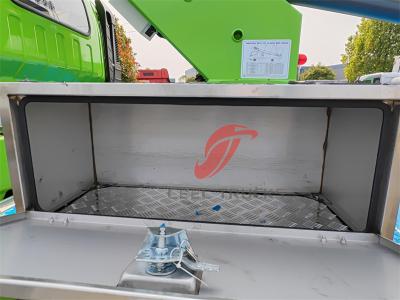

♦ Werkzeugkasten: Auf der linken Seite des Fahrgestells sind zwei Werkzeugkästen zur Aufbewahrung häufig verwendeter Werkzeuge und Ersatzteile angebracht.

Technische Vorteile

1. Effizienter Betrieb:Der Ausleger ist flexibel und verfügt über einen kleinen Wenderadius, der sich für enge Räume wie Stadtstraßen und Fabrikhallen eignet.

2. Sicher und zuverlässig:Mehrere Sicherheitsschutzvorrichtungen entsprechen den nationalen Standards.

3. Bequeme Wartung:Modulares Design, Hydrauliksystem und elektrisches System sind in Partitionen angeordnet, was die tägliche Inspektion und Wartung erleichtert.

4. Anpassungsfähigkeit an die Umwelt:Der Euro VI-Emissionsmotor erfüllt die Umweltschutzanforderungen und das Hydrauliksystem verfügt über eine ausgezeichnete Startleistung bei niedrigen Temperaturen und passt sich an Umgebungstemperaturen von -20 °C bis 45 °C an.

Anwendungsszenarien

• Kommunaltechnik:Wartung der Straßenlaterne, Brückeninspektion und Installation von Ampelanlagen.

• Industrieller Bereich:Wartung der Anlagenausrüstung, Installation von Rohrleitungen und Bau von Lagerregalen.

• Bauindustrie:Außenwanddekoration, Reinigung von Glasvorhangfassaden und Schweißen von Stahlkonstruktionen.
