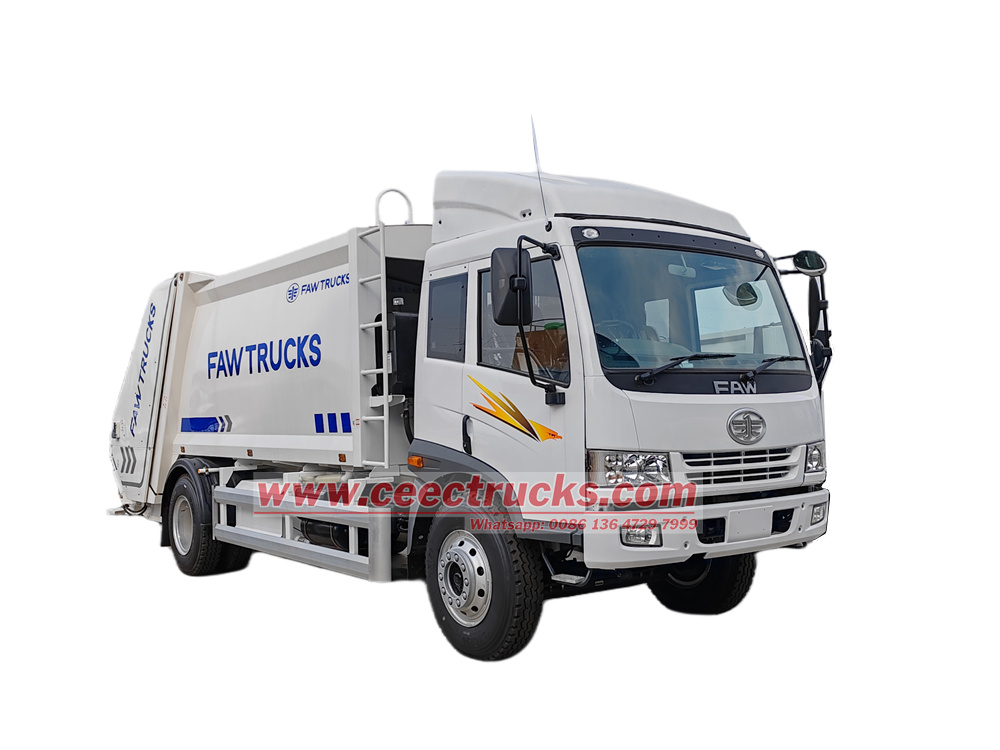

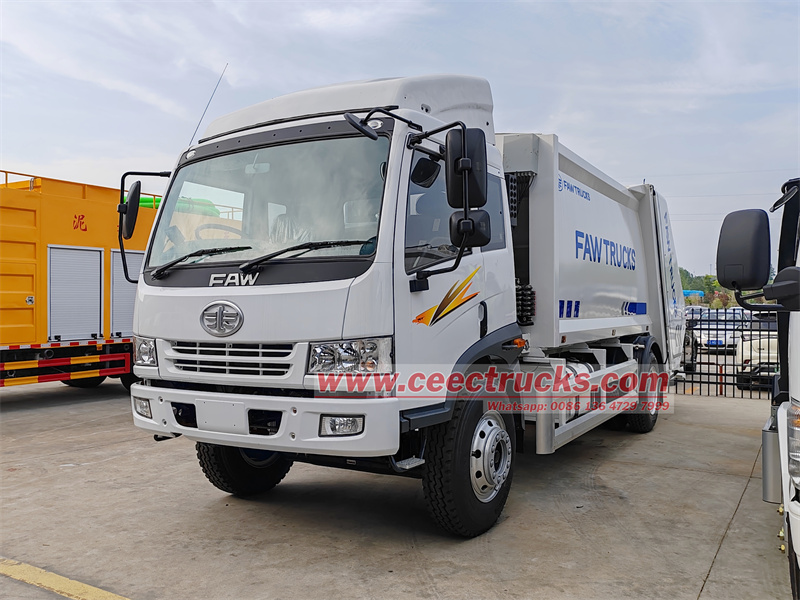

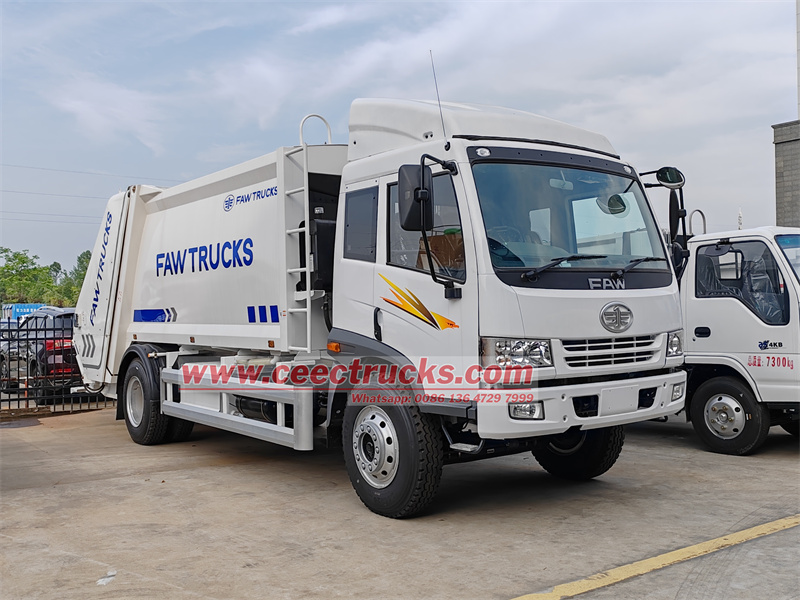

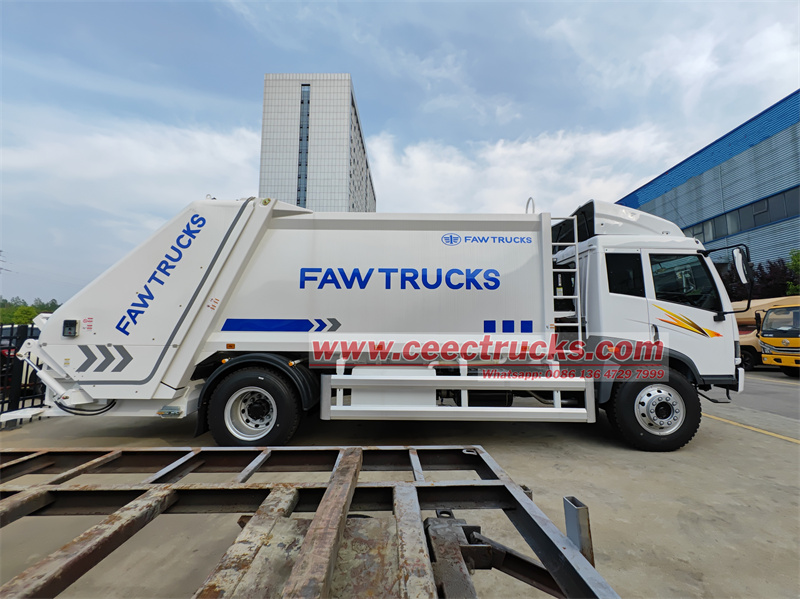

FAW-Müllverdichterwagen mit Rechtslenkung und 10 Kubikmetern, modifiziert auf Basis des FAW J5K-Fahrgestells mit Rechtslenkung, Radstand 4770 mm, ausgestattet mit einem XICHAI CA6DF2D-18-Motor mit 180 PS gemäß Euro 2, 6-Gang-Getriebe FAW CA6TBX051M, der obere Teil besteht aus einem 10 Kubikmeter großen Kompressionskasten aus Kohlenstoffstahl mit Bogenform, Korrosionsschutzbehandlung, Klappmechanismus für die Heckschaufel, elektronische Steuerbox für die Kabine, manueller hydraulischer Bedienhebel auf der Fahrerseite, elektronische Steuerbox für die Heckklappe mit insgesamt 3 Betriebspositionen
Arbeitskapazität:
10cbmAbmessungen ( mm ):
8250x2500x3200mmRadstand (mm):
4770mmMotorleistung:
180HPMotortyp:
XICHAI CA6DF2D-18Achsantrieb:
4x2,RHDGetriebe:
FAW CA6TBX051M-6 speed,manualBemerkungen:
PLC control systemDer FAW J5K Müllverdichter mit Rechtsantrieb ist mit einem 180 PS starken Xichai-Motor und einem leistungsstarken 6-Gang-Getriebe ausgestattet. Seine Kernkonfiguration umfasst einen bogenförmigen Kompressionskasten aus Kohlenstoffstahl mit einem Fassungsvermögen von 10 Kubikmetern (korrosionsbeständig), einen Heckschaufel-Klappmechanismus und drei Betriebssteuerungssysteme (elektrischer Steuerkasten für die Kabine, manueller Hydraulikhebel und elektrischer Steuerkasten für die Heckklappe).
Das Fahrzeug verfügt über einen integrierten Betriebsmodus „Kompression + Selbstentladung“: Das Hydrauliksystem treibt den Schaufelmechanismus an, um den Müll automatisch zu laden, und die Hochdruckkompression der Zweiwege-Druckplatte reduziert das Müllvolumen um 30–50 %. Während des Transports ist das Fahrzeug vollständig geschlossen und dicht, und die hydraulische Hubbox kippt beim Entladen um 50°, um eine vollständige Selbstentladung zu erreichen. Es bietet drei Vorteile (hohe Effizienz, große Ladekapazität und geringe Restmenge) und eignet sich besonders für die häufige Müllabfuhr und den Transport in städtischen Sanitärgebieten mit Rechtslenkung.
MOEL-Fabrik
ist professioneller Hersteller im LKW-Bereich,
garantieren, dass alle Produkte brandneu und von hoher Qualität sind.
» Ⅰ. Produktdefinition und Einführung:
Hersteller: CEEC TRUCKS INDUSTRY CO., LIMITED.
Merkmale:
1. Effiziente Komprimierung: Durch die bidirektionale Kompressionstechnologie ist die Ladekapazität um mehr als 30 % höher als bei herkömmlichen Müllwagen.
2. Komfortable Bedienung: Drei Bedienpunkte (Kabine, Fahrerseite, Heck) passen sich verschiedenen Betriebsszenarien an.
3. Starke Haltbarkeit: Kohlenstoffstahlgehäuse + Korrosionsschutzbehandlung, Anpassung an raue Arbeitsumgebungen.
4. Niedriger Kraftstoffverbrauch und Wirtschaftlichkeit: Xichai-Motor mit 180 PS + 6-Gang-Getriebe, hervorragender Kraftstoffverbrauch.
5. Sicher und zuverlässig: Das Hydrauliksystem ist mit einem Sicherheitsventil ausgestattet, um eine Überlastung zu verhindern und die Betriebssicherheit zu gewährleisten.
» Ⅱ. Produktparameter für JAW RHD Hecklader
|

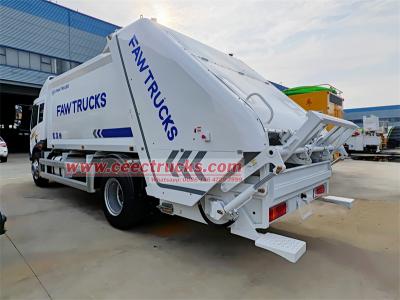

FAW J5K 4X2 RHD Hecklader-Verdichtungswagen |
||
|
Fahrzeugmodell: |
CEEC5180GYS |
|
|
Fahrgestellabmessungen und -parameter |

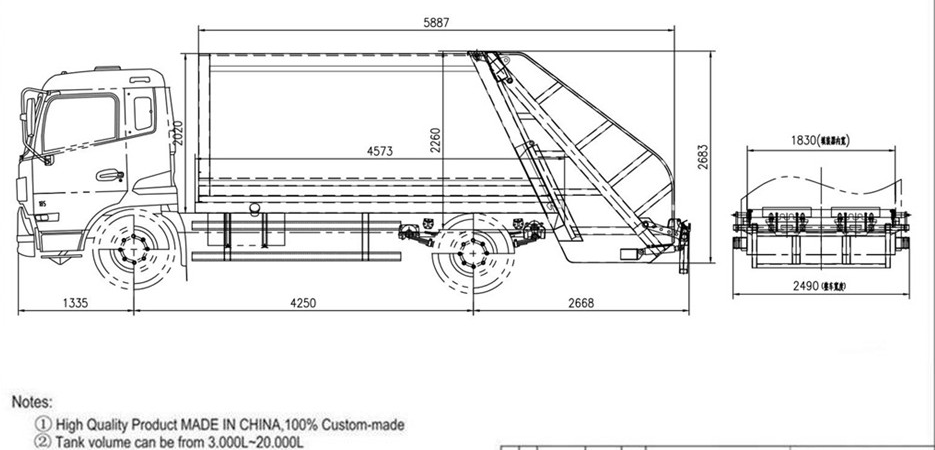

Gesamtmaße (L x B x H) |
8250 x 2500 x 3200 mm |
|
Radstand: |
4770 mm |
|
|
Gewichte und Kapazitäten |
Leergewicht: |
9750 kg |
|
Gesamtgewicht: |
18000 kg |
|
|
Vorder-/Hinterachse: |
G116-HAITONG/ 435 Stanz- und Schweißachse |
|
|
Motor |
Typ: |
6-Zylinder-Reihenmotor, 4-Takt, Wasserkühlung, Turbo-Zwischenkühlung, Dieselmotor |
|
Motormodell: |
XICHAI CA6DF2D-18 |
|
|
Maximale Leistung: |
132 kW |
|
|
Verschiebung: |
6557 ml |
|
|
Leistung: |
180 PS |
|
|
Abgasnorm: |
Euro 2 |
|
|
Max. Drehmoment |
650 Nm |
|
|
Nenndrehzahl |
2300 U/min |
|
|
Maximale Drehmomentdrehzahl |
1400 U/min |
|
|
Übertragung |
Übertragung: |
FAW CA6TBX051M-6-Gang, manuell |
|
Taxi |
Typ: |
FAW J5K rechtes Fahrerhaus ,Einzel- und Halbreihe, A/C |
|
Chassis |
Laufwerkstyp: |
4x2 |
|
Reifen: |

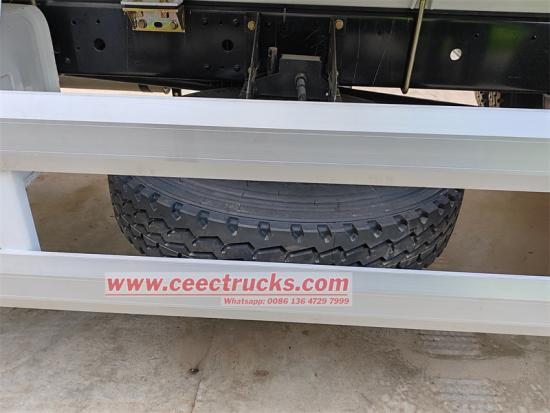

10.00R2016, 7 (einschließlich Ersatzreifen) |
|
|
Kraftstofftank |
Nummer: |
1 |
|
Kapazität: |
150 Liter |
|
|
Top-Parameter |
Kapazität des Müllcontainers |
10 m³ |
|
Kompressionsverhältnis |
1:3,4 |
|
|
Zykluszeit der Befüllung |
≤25S |
|
|
Hubzeit des Füllers |
15-25 Sekunden |
|
|
Zeitpunkt der Entladung |
≤45S |
|
|

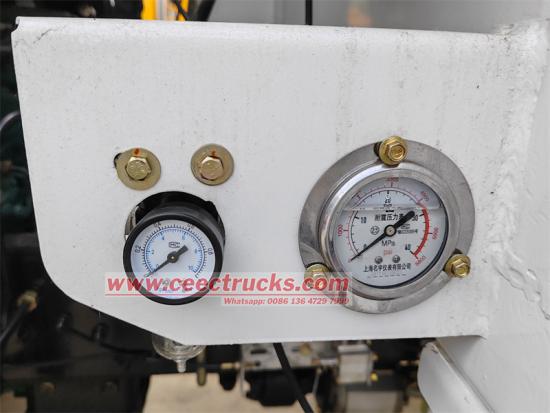

Hydrauliksystemdruck |
16 MPa |
|
|
Hydrauliksystem-Steuermodus |
Integrierte manuelle/elektrische Steuerung |
|
|
Ölzylindertyp |
Doppeltwirkender Kolbentyp |
|
|
Ölpumpe |
Doppelzahnradpumpe |
|
|
Wegeventil |
Mehrwege-Umschaltventil |
|
|
Manipulatorkonfiguration |
Standard-Manipulator mit zwei Läufen |
|
|
Konfigurationen |
1 |
Servolenkung |
|
2 |
Klimaanlage |
|
|
3 |
Retroreflektierende Markierung |
|
|
4 |
ABS |
|
|
5 |
Schlauchloser Reifen |
|
» Ⅲ. Produktdetails & Vorteile:
1. Chassis-Konfiguration
● . Grundfahrwerk: modifiziert vom Rechtslenker-Fahrerhaus-Chassis des Jiefang J5K, speziell für den Rechtslenker-Markt entwickelt, im Einklang mit den örtlichen Verkehrsvorschriften.
● . Radstand: 4770 mm, gewährleistet Fahrzeugstabilität und Passierbarkeit, geeignet für städtische Sanitärarbeiten.
● . Motor: Xichai CA6DF2D-18-Motor, 180 PS, erfüllt die Abgasnorm Euro 2, leistungsstark, geeignet für Müllabfuhr und Transportbedingungen.
● . Übertragung: Schnelles 6-Gang-Schaltgetriebe CA6TBX051M, sanftes Schalten, anpassbar an unterschiedliche Straßenbedingungen.
2. Obere Konfiguration

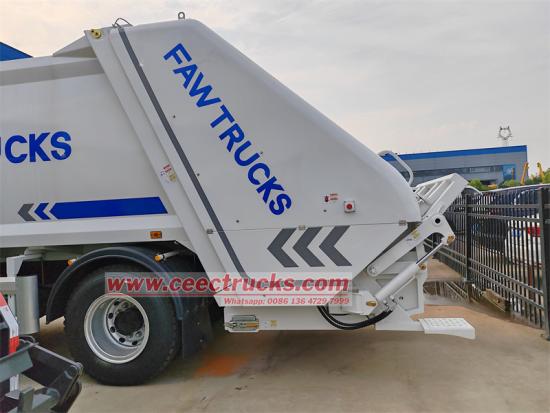

● . Kartonvolumen: 10 Kubikmeter bogenförmiger Kompressionskasten aus Kohlenstoffstahl mit solider Struktur und großer Ladekapazität.
● . Korrosionsschutzbehandlung: Die Box verfügt über eine Korrosionsschutzbeschichtung oder Verzinkung, um die Lebensdauer zu verlängern und sie an die korrosive Müllumgebung anzupassen.

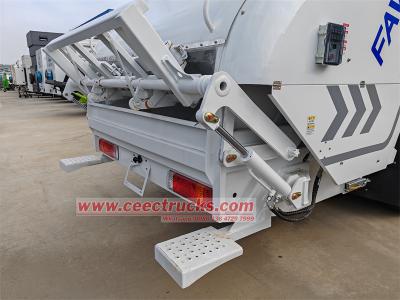

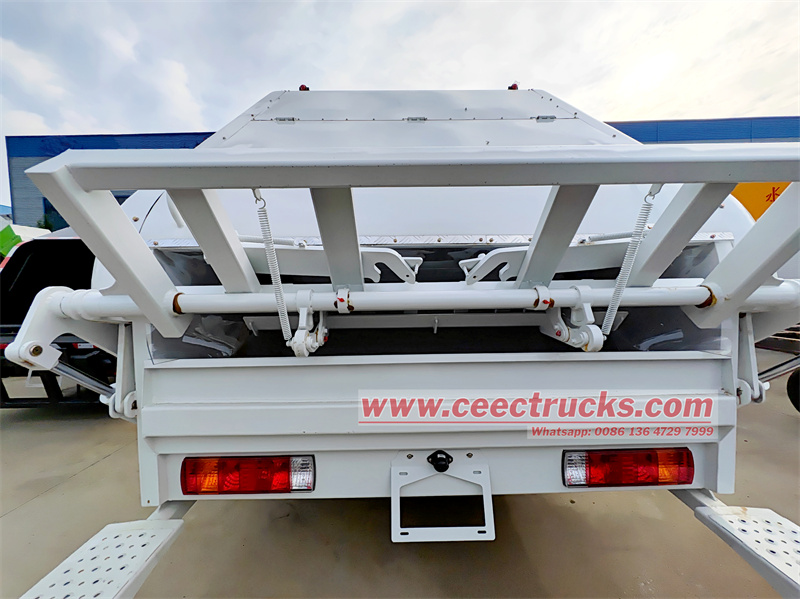

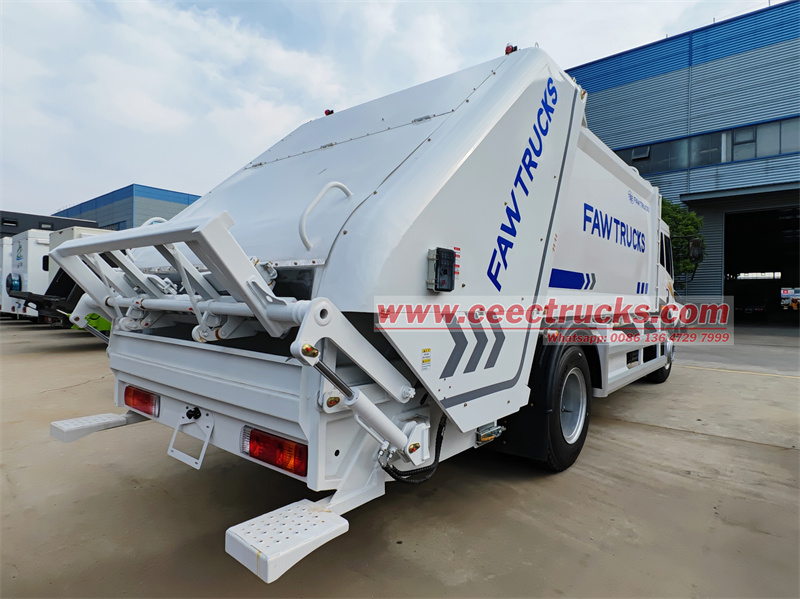

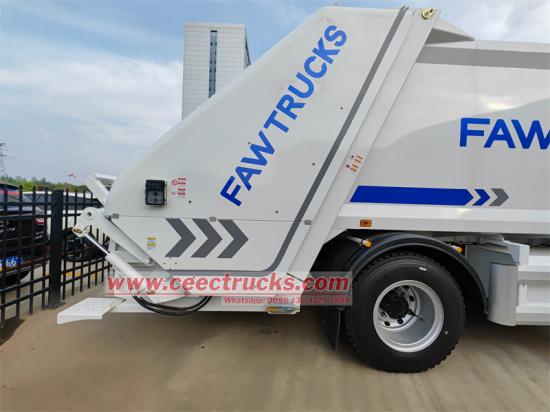

● . Eimer-Umdrehmechanismus: Das Heck ist mit einer Eimerumdrehvorrichtung ausgestattet, die an Standardmülltonnen mit 120 l/240 l angepasst werden kann, um ein automatisches Greifen und Entleeren zu ermöglichen.
● . Kompressionssystem: Verwendet eine Zweiwege-Komprimierungstechnologie, um die Speicherbeladungsrate zu verbessern und die Anzahl der Übertragungen zu reduzieren.
3. Betriebskontrolle

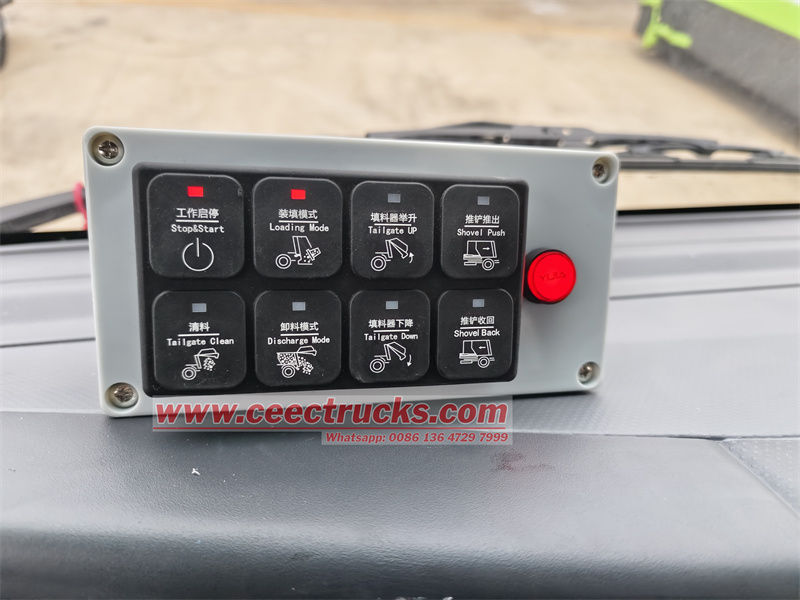

● . Elektrischer Schaltkasten in der Kabine: Integrierte Steuerung zum Heben/Senken des Laders, Be- und Entladen, Ausschieben/Einfahren der Schaufel, Materialreinigung und anderen Aktionen, einfach zu bedienen.

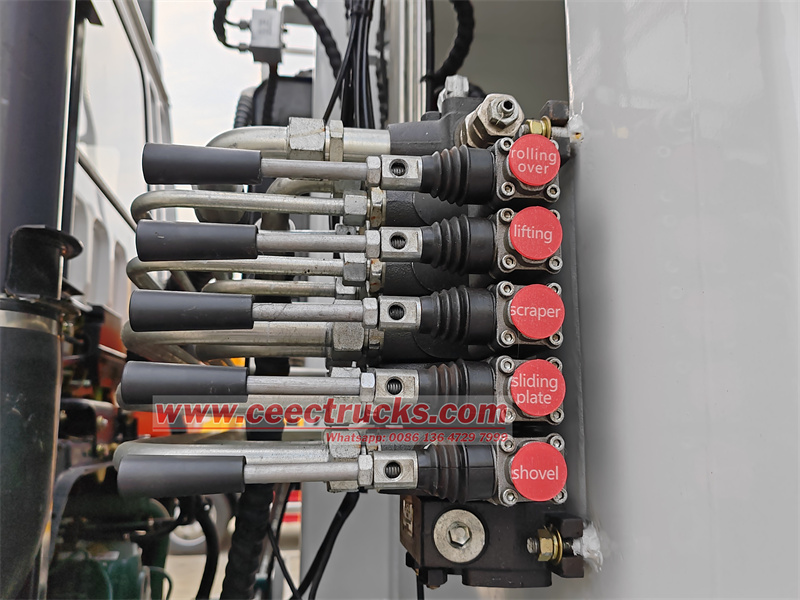

● . Manueller Hydraulikbedienhebel auf der Antriebsseite: Steuern Sie das Umklappen des Klappmechanismus, das Anheben und Absenken der Heckklappe, das Öffnen/Schließen des Schabers, die Auf- und Abbewegung des Skateboards, das Ausschieben/Einfahren der Schubschaufel und andere Aktionen, um betriebliche Flexibilität sicherzustellen.

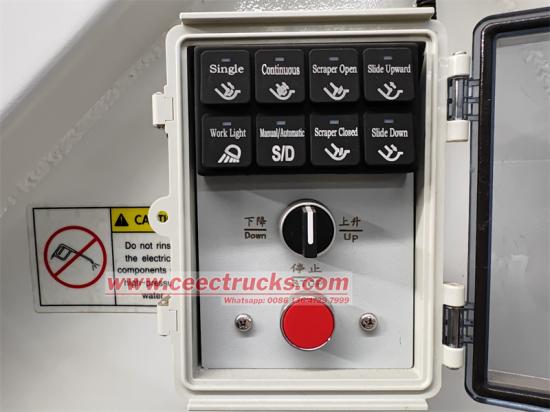

● . Elektrischer Steuerkasten für die Heckklappe: Das Heck wird unabhängig gesteuert und verfügt über Tasten für Einzelzyklus, Dauerzyklus, Öffnen und Schließen des Schabers, Auf- und Abfahren des Skateboards, Arbeitsscheinwerfer, manuellen/automatischen Modus, Umschalten des Umklappmechanismus, Notbremsung und andere Funktionen, die zum Be- und Entladen von Müllsäcken praktisch sind. e.
Produkte – 100 % individuell angepasst, Level Eins!
1.Wir können die Designs entsprechend auf Ihre Anforderung .
2.Wir bieten Ihnen die hohe Qualität und angemessener Preis
3. wir können bieten ihre einen zuverlässigen After-Sales-Service
4.Wir haben erfahrenes professionelles Designteam
5. Schnelle Lieferung. Jede Bestellung ist willkommen.
Wir CEEC liefern auch Ersatzteile (Original, OEM und Ersatz) für alle Arten von LKW und Anhängern
mit Rabatt und guter Qualität, um sicherzustellen, dass die LKWs und Anhänger unserer Kunden in gutem Betriebszustand sind.
« Ⅳ. Professionelles Design und Produktion:
1. POWERSTAR Forschungs- und Entwicklungsabteilung für Design:
100 % individuelles Erscheinungsbild, Gestaltung der Kapazität des Verdichterbehälters, der Betriebsmethoden und des Standorts, auch die gesamte LKW-Größe kann individuell angepasst werden .
2. Funktionsprinzip für die Produktion:

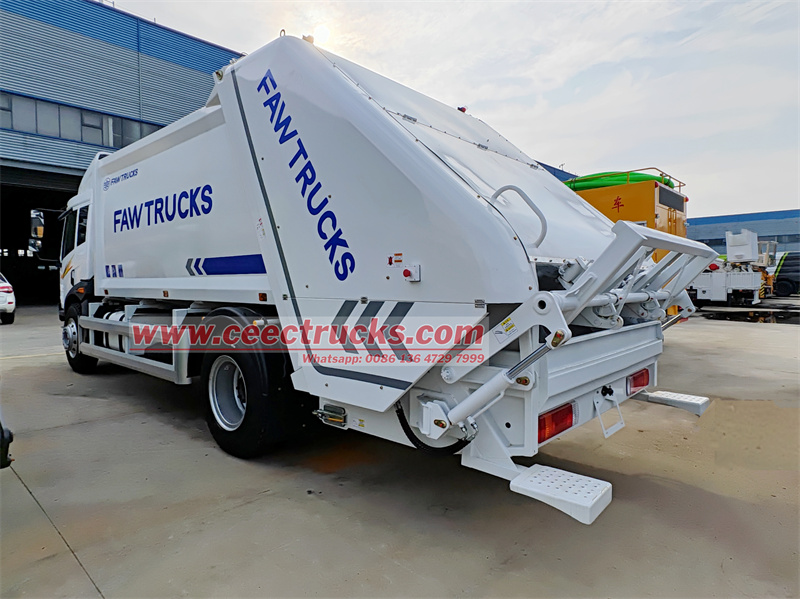

Der FAW J5K 10CBM hydraulischer Verdichtungswagen Der Antrieb und die Steuerung erfolgen vollständig hydraulisch. Die vom Fahrzeugmotor erzeugte Leistung wird über einen Nebenabtrieb und eine Antriebswelle auf die Ölpumpe übertragen. Die rotierende Ölpumpe erzeugt Hochdrucköl, das die entsprechenden Hydraulikzylinder durch Betätigen der Steuerschalter am Mehrwegeventil antreibt. Diese Zylinder treiben spezielle Mechanismen an, die das Be-, Verdichten und Entladen des Mülls ermöglichen.
Der Verdichtermechanismus besteht aus einer Pressplatte, Führungsrädern und einem Zylindersockel, die alle mit Stahlplatten und U-Stahl verschweißt sind. Durch die Druckkraft des Zylinders kann der Müll effizient aus dem Trichter in den Wagen gepresst werden. Der gesamte Vorgang dauert nur 25–30 Sekunden, bei einer Kompressionsdichte von 0,6–0,8 Tonnen pro Kubikmeter. Der Entlademechanismus besteht aus einem Entladezylinder und einer Entladedruckplatte. Die Druckplatte ist mit Stahlplatten und Halterungen verschweißt und wird durch Führungsschlitze geführt. Beim Ausfahren des Zylinders drückt er auf die Entladedruckplatte und entlädt so den Müll vom Wagen. Der gesamte Entladevorgang dauert etwa 40 Sekunden.
★ XICHAI CA6DF2D-18 Euro 2-Motor, superstark
★ FAW CA6TBX051M Manuelles 6-Gang-Schaltgetriebe
★ 12 Monate schnelldrehende Ersatzteile GRATIS
★ Autorisierter FAW-Müllverdichter-LKW-Exporteur
★ Schulungsservice für den FAW REAR LOADER COMPACTOR-LKW.
Als professioneller chinesischer Lieferant und Exporteur von Müllverdichtern liefern wir hochwertige Hecklader. Wir garantieren schnelle Lieferzeiten und 12 Monate Garantie auf unsere Müllverdichter. Unsere Müllverdichter werden in über 80 Länder verkauft, darunter Osteuropa und die GUS-Staaten, Afrika, Südostasien, Mittel- und Südamerika, der Nahe Osten usw.
