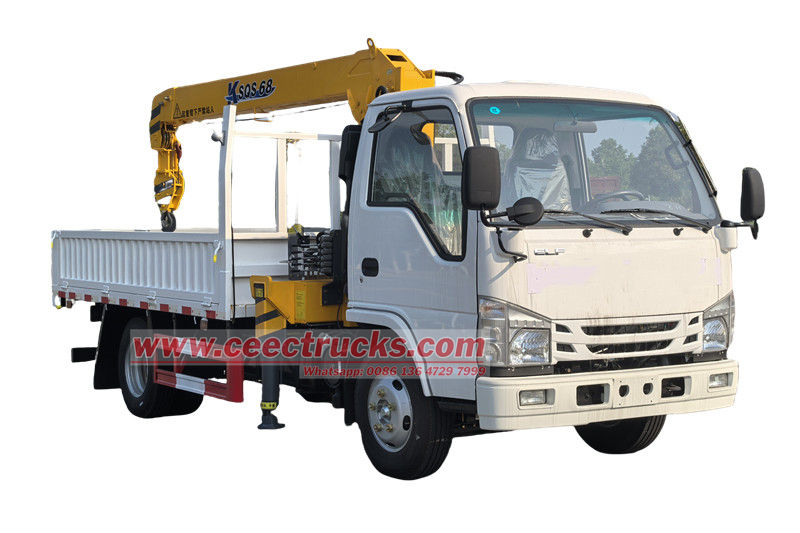

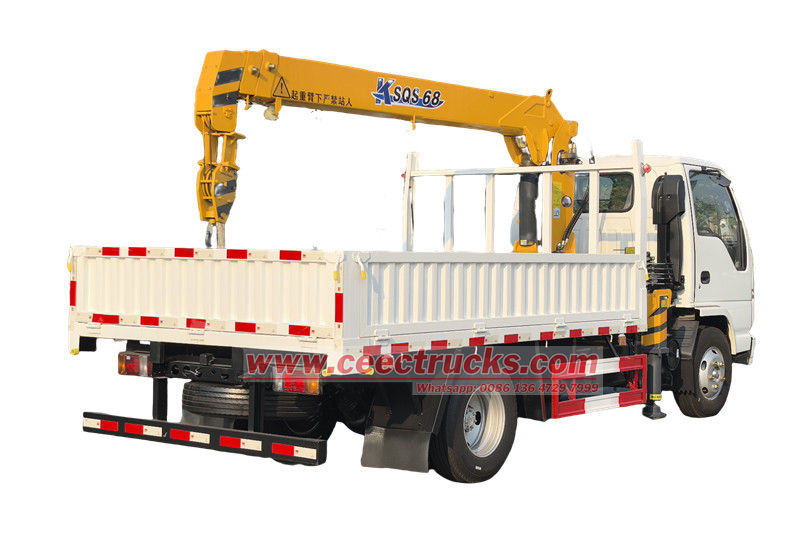

Der Isuzu ELF 3,2-Tonnen-LKW-Ladekran ist ein effizientes und flexibles Hebegerät, das auf einem Fahrzeug montiert ist und über eine einziehbare, gerade Armkonstruktion verfügt. Die gerade Armkonstruktion ermöglicht den Einsatz in verschiedenen Winkeln, mit großem Aktionsradius und hoher Hubhöhe. Durch die Bedienung des Steuerungssystems ist ein präzises Heben und Handhaben von Gütern problemlos möglich. Isuzu ELF LKW-Ladekran wird häufig in der Logistik, im Bauwesen, bei Rettungseinsätzen und anderen Szenarien eingesetzt und verbessert die Arbeitseffizienz und Betriebssicherheit erheblich.
Isuzu ELF 3,2-Tonnen-LKW-Ladekran, auch Isuzu ELF-LKW mit 3,2-Tonnen-Kranhub, Teleskopkran-LKW, Service-Ausleger-LKW, LKW-Montagekran mit Teleskopausleger usw. genannt. Das Fahrzeug basiert auf dem Isuzu 100P-Chassis und ist mit einem leistungsstarken Isuzu 4KH1CN6LB-Motor mit 120 PS ausgestattet, der mit einem MSB-5-Gang-Getriebe mit sanfter Schaltung und einem SQS-68-Kran am Heck der Fahrzeugkarosserie mit großer Hubkapazität und Reichweite sowie einer 3000 x 2100 x 450 mm großen Ladebox darunter ausgestattet ist, die problemlos schwere, mit dem Kranhaken angehobene Objekte transportieren kann.
Der Isuzu ELF 3,2-Tonnen-LKW-Ladekran bietet eine breite Palette optionaler Tonnagen, darunter 2 Tonnen, 3,2 Tonnen, 4 Tonnen usw. bis hin zu 30 Tonnen. Beim Krantyp haben Kunden die Flexibilität, zwischen einem Kran mit geradem Arm oder einem Kran mit klappbarem Arm zu wählen.
Dieser Isuzu-LKW-Auslegerkran besteht aus mehreren Schlüsselkomponenten wie Ausleger, Drehtisch, Rahmen und Stützen. Der Bordkran führt mechanische Bewegungen wie Wippen, Teleskopieren, Drehen und Winden aus und ermöglicht Hebevorgänge durch eine koordinierte Kombination dieser Aktionen.
|
Isuzu ELF 3,2-Tonnen-LKW-Ladekran |
|||
|
Gesamtabmessungen |
6600 x 2 2 00x 285 0 mm |
||
|
Gesamtgewicht des Fahrzeugs |
7300 kg |
||
|
Leergewicht |
4250 kg |
||
|
Chassis-Spezifikation |
|||
|
Chassis-Marke |
ISUZU |
||
|
Antriebsmodell |
4 X 2 ,Linkslenkung |
||
|
Kabine |
ISUZU 3D-Kabine, mit Klimaanlage und 2 Sitzen, Frontlenker, Vollstahl-Schweißkonstruktion. Manuelle Neigung, mechanische Federung |
||
|
Motor |
Modell |
4-Takt Direkteinspritzung, 4-Zylinder-Reihenmotor mit Wasserkühlung, Turboaufladung und Ladeluftkühlung |
|
|
Typ |
Isuzu 4KH1CN6LB |
||
|
Leistung |
88 KW/ 12 0 PS |
||
|
Verschiebung |
2 . 999 L |
||
|
Kraftstoffart |
Diesel |
||
|
Getriebe |
Isuzu MSB - 5 Q |
||
|
Bremssystem |
Druckluftbremse |
||
|
Radstand |
3360 mm |
||
|
Reifen |
70 0 R16 , 6 +1 Stück |
||
|
Überbauspezifikation |
|||
|
Laderaum |
Dimension |
3000x2100x450mm |
|
|
Material |
Q235 Kohlenstoffstahl |
||
|
Ladungsdicke |
Seite 3 mm, Unterseite 4 mm |
||
|
Betriebssystem |
|||
|
Kran |
Kranmarke |
SQS-68 |
|
|
Maximale Tragfähigkeit |
32 00 kg |
||
|
Maximaler Arbeitsradius |
7.7 M |
||
|
Maximale Hubhöhe |
9,5 M |
||
|
Drehwinkel |
360° |
||
|
Bauraum |
850 mm |
||
|
Maximaler Betriebsdruck |
20 Mpa |
||
|
Krangewicht |
1105 kg |
||
|

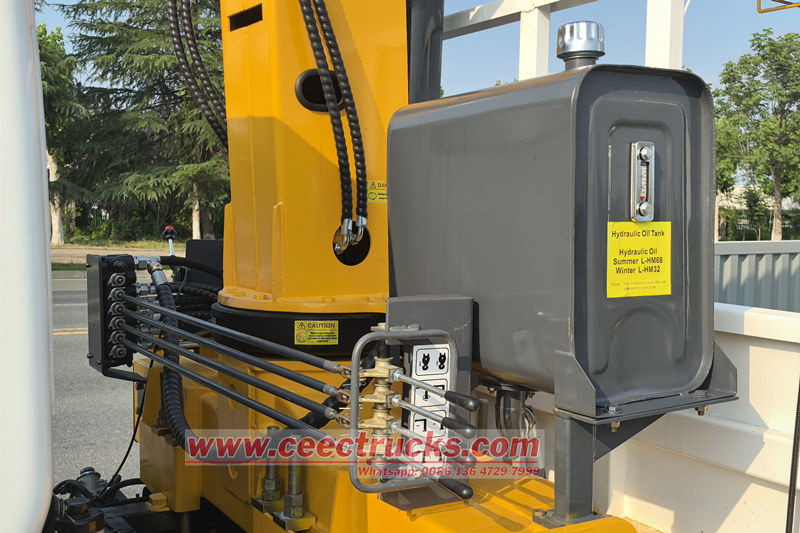

Öltankkapazität |
30 L |
||
Funktionsprinzip des Isuzu ELF 3,2-Tonnen-LKW-Ladekrans
● Der LKW-Ladekran Isuzu ELF 3,2 Tonnen nutzt den Fahrzeugmotor als Kraftquelle und überträgt die Kraft über den Nebenabtrieb an die Hydraulikpumpe.

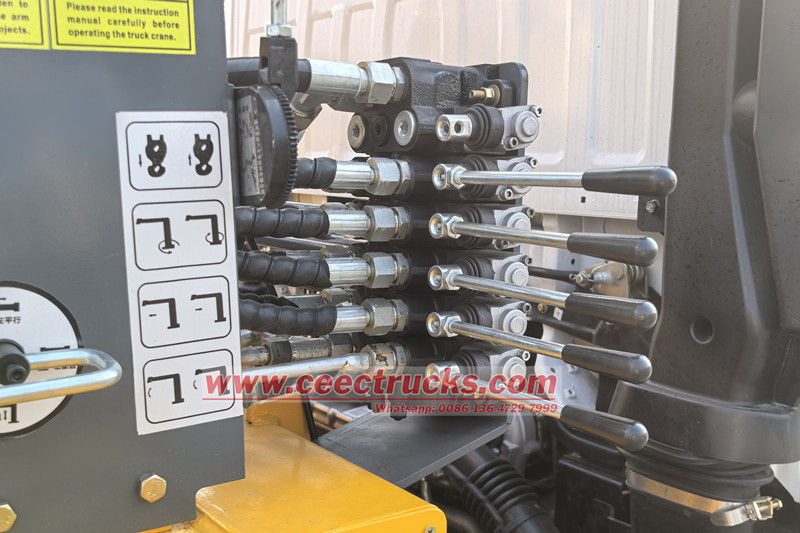

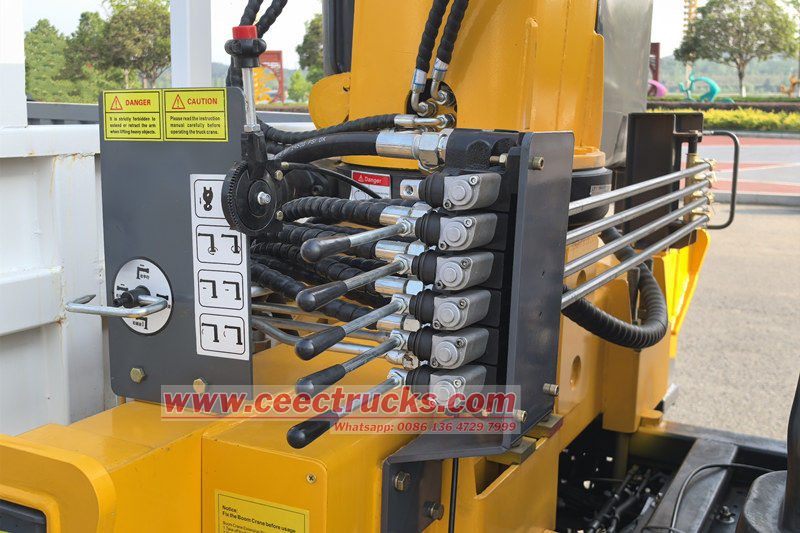

● Die Hydraulikpumpe wandelt mechanische Energie in hydraulische Energie um und erzeugt Hochdrucköl. Das Hochdrucköl wird über die Hydraulikleitung zum Mehrwege-Umschaltventil transportiert. Der Bediener steuert den Griff des Umschaltventils, um die Ölflussrichtung zu ändern und so die Wirkung jedes Aktuators zu steuern.

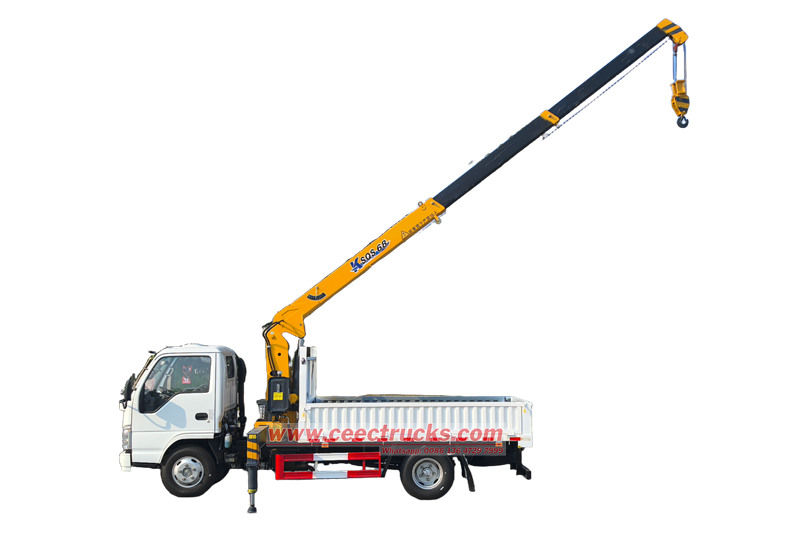

● Wenn der Ausleger ausgefahren werden muss, gelangt das Öl in den Teleskopzylinder, um die einzelnen Abschnitte des Auslegers nacheinander auszufahren. Um den Ausleger zu wippen, gelangt das Öl in den Wippzylinder, um den Winkel zwischen dem Ausleger und der horizontalen Ebene zu ändern. Die Schwenkbewegung wird durch den Schwenkmotor angetrieben, um den Kran als Ganzes in der horizontalen Ebene zu drehen.
● Der Hebemechanismus treibt das Drahtseil an, das über die Winde eingezogen und freigegeben wird, um das Anheben und Absenken schwerer Gegenstände zu ermöglichen. Der gesamte Vorgang wird durch das Hydrauliksystem präzise gesteuert, um das Anheben schwerer Gegenstände zu gewährleisten.
Merkmale des Isuzu-Autokrans
● Großer Betriebsbereich: Der Teleskopkranwagen kann in mehreren Abschnitten ausgefahren werden und kann in einem großen Radius und Höhenbereich betrieben werden, um den Anforderungen unterschiedlicher Arbeitsbedingungen gerecht zu werden.
● Flexible Bedienung: Ausgestattet mit einem fortschrittlichen Hydrauliksystem und einem Bediengriff kann der Bediener das Ausfahren, die Amplitudenänderung, die Drehung und das Anheben des Kranarms einfach steuern und die Positionierung ist präzise.
● Gute Stabilität: Die aus hochfestem Stahl gefertigte Struktur ist stabil und mit einer großen Spannweite an Auslegern ausgestattet, die die Last effektiv verteilen und die Stabilität während des Betriebs gewährleisten können.
Die breite Anwendung des Isuzu ELF LKW-Ladekrans
● Bautechnik: Wird zum Heben von Baumaterialien (wie Stahlstangen, vorgefertigten Betonteilen), zur Installation von Stahlkonstruktionen und zur Handhabung von Geräten verwendet.
● Kommunaltechnik: Wird für die Installation von Straßenlaternen, Werbetafeln, Verkehrsanlagen usw. verwendet und kann auch für die Baumverpflanzung im Landschaftsbau verwendet werden.
● Stromwartung: Wird zum Anheben von Transformatoren, Masten und anderen Geräten während der Installation und Wartung von Stromleitungen verwendet.
● Logistik und Transport: Be- und Entladen von Waren in Lagern, an Docks und an anderen Orten, geeignet für die Handhabung großvolumiger Artikel.
