Isuzu FVR 300 PS Schnellangriffs-Feuerwehrauto

Artikel

Spezifikation für ISUZU FVR Feuerwehrfahrzeug

Gesamtgröße

8.730 x 2.550 x 3.720 mm (ca.)

Tankinhalt

Wasser 5.000 kg

Tankmaterial

Wassertank: Edelstahl#304

Tankinhalt

Schaum 1.000kg

Tankmaterial

Schaumtank: Edelstahl Nr. 304

Motorleistung

220 kW/300 PS

Max. Fahrgeschwindigkeit

95 km/h

Radstand

4.500 mm

Emissionsklasse

Euro 5

Besatzungszahlen

2+4

Reichweite des Feuermonitors

Wasser ≥65m / Schaum ≥55m

Böschungswinkel vorne/hinten

17°/12°

Chassis-Modellnummer

QL1180XMFRY

Fahrgestellmarke

ISUZU

Motorleistung

280 kW

Emissionsklasse

Euro 5

Radstand

4.500 mm

Gesamtgewicht

18.000 kg

Zapfwelle

Volles Power-Sandwich

Strukturierer

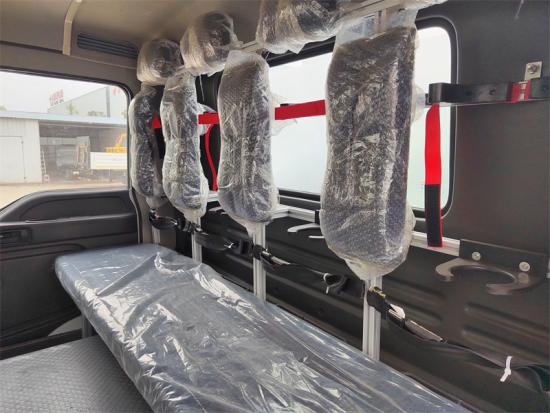

Flach, 4 Türen, Standard-Kabinensitze vorne und SCBA-Sitze hinten

Besatzungszahlen

2+4

Fahrerseite

Linke Seite

Ausrüstung

Neben der Originalausrüstung auf dem Fahrgestell, zusätzlich hinzugefügt: 100W Sirene, lange Leitung Feuer Lichter, mBlinkerleuchte, Umrissleuchte,Zapfwelle und so weiter

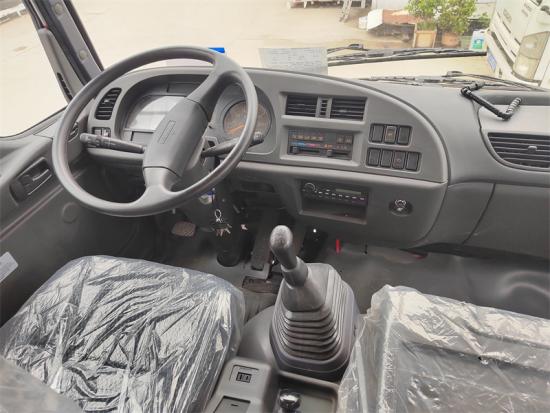

Armaturenbrett

Geschwindigkeits-/Kraftstoff-/Drehzahl-Dashboard

Gesamtlayout

Die Vorderseite und zwei Seiten der Mitte des Gehäuses sind mit Staufächern ausgestattet. In der Mitte des zentralen Fachs befindet sich ein freiliegender, unabhängiger Wassertank. Die Rückseite des Gehäuses ist das Pumpenfach.

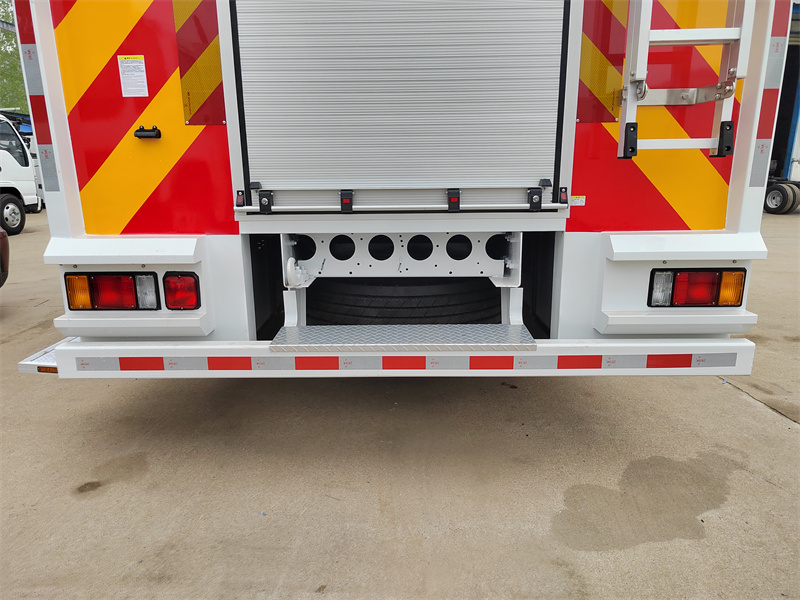

Die Rollläden aus Aluminiumlegierung sind an beiden Seiten der Karosserie und an der Rückseite des Pumpenfachs angebracht, die Leitern sind auf der Rückseite der Karosserie auf der rechten Seite angebracht.

Technologische Anforderungen

Alle Schweißplatten und Skelettstähle werden einem strengen Rostschutz-, Korrosionsschutz- und Phosphatierungsbehandlungsprozess unterzogen. Alle Zubehörteileã€Standardkomponenten werden verzinktã€galvanisierenã€Dekrementbehandlungen usw. Nach Abschluss des Schweißens des Tanks wird dieser gereinigt und mögliche Defekte wie leeres Lot entfernt. Anschließend wird ein 24-stündiger hydrostatischer Test durchgeführt, um sicherzustellen, dass keine Leckagen auftreten.

Material

Der Außenrahmen der Karosserie besteht vollständig aus hochwertigem Q235A, der Innenrahmen besteht aus einer hochfesten Aluminiumlegierung und die Bodenplatte besteht aus Aluminiumplatten mit anodischer Oxidationsbehandlung.

Türen

Die Türen bestehen aus einer Aluminiumlegierung und sind mit Schlössern ausgestattet, die gut abdichten und staubdicht sind.

Struktur

Freiliegender Tank, Ganzmetall-Schweißkonstruktion, allgemeine Korrosionsbeständigkeit, Stoßdämpfungsmaßnahmen

Material

Der Wassertank ist von hoher Qualität#304 Edelstahl

Kapazität

Wasser 5.000 kg

Hauptgeräte

2 Stück DN 500mm Zulaufbohrung / 1 Saugbohrung an der Pumpenraumrückseite

1 Überlaufventil / 2 Ablaufstutzen mit Kugelhahn

2 Wasserzulaufbohrungen DN65 beidseitig, Aufbau: Kugelhahn mit Innenbogen Aufwärtsleitung

Struktur

Freiliegender Tank, Ganzmetall-Schweißkonstruktion, allgemeine Korrosionsbeständigkeit, Stoßdämpfungsmaßnahmen

Material

Schaumtank aus hochwertigem Edelstahl Nr. 304

Kapazität

Schaum 1.000 kg

Hauptgeräte

2 Stück DN 500mm Zulaufbohrung / 1 Saugbohrung an der Pumpenraumrückseite

1 Überlaufventil / 2 Ablaufstutzen mit Kugelhahn

2 Wasserzulaufbohrungen DN65 beidseitig, Aufbau: Kugelhahn mit Innenbogen Aufwärtsleitung

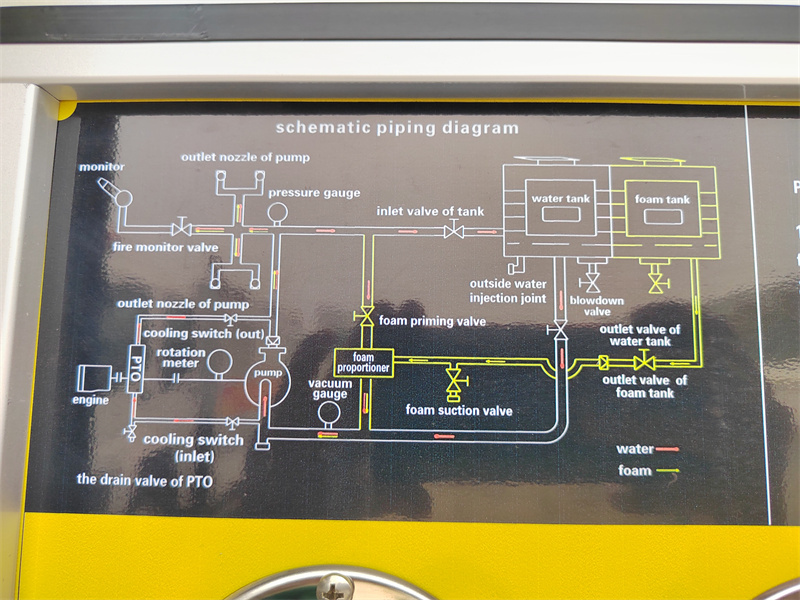

Es besteht aus einer Feuerlöschpumpe, einem Feuerlöschmonitor, einem Rohrleitungssystem und einem Systembedienfeld

Modell

CB10/40 Normaldruck-Feuerlöschpumpe

Typ

Normaldruck-Kreiselpumpen

Durchflusskapazität

40 l/s bei 1,0 MPa

Ausgangsdruck

≤2,0 MPa

Saugtiefe

7 m

Ansaugvorrichtung

Vakuumpumpe

Ansaugzeit

≤35 s

Max. Vakuum

≥85 kPa

Anzeige und SteuerungDrehzahlregelung der Pumpe

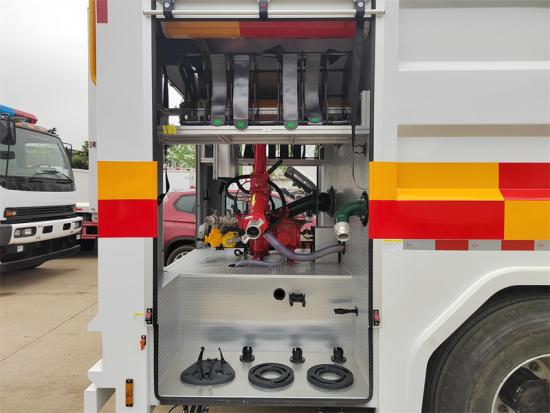

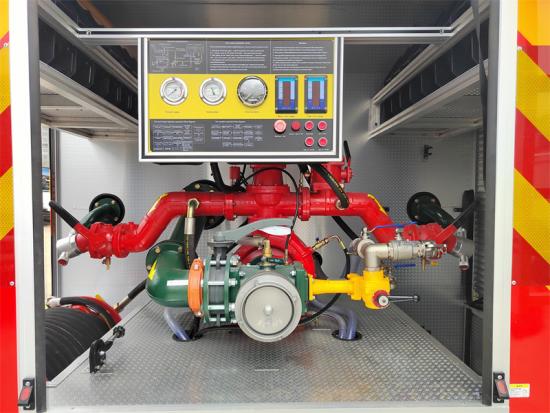

Markierungen auf allen Bedienknöpfen, mit Rohrleitungsverlauf und Betriebs-/Wartungsabbildung. Das Armaturenbrett befindet sich oben links im Pumpenraum mit Drehzahl-/Vakuum-/Wasserdruck-/Flüssigkeitsstandsanzeige und Schaltern zur Steuerung von Beleuchtung und Ventilen.

1. Steuerung in der Fahrerkabine

2. Manuelle Fernsteuerung im Pumpenraum

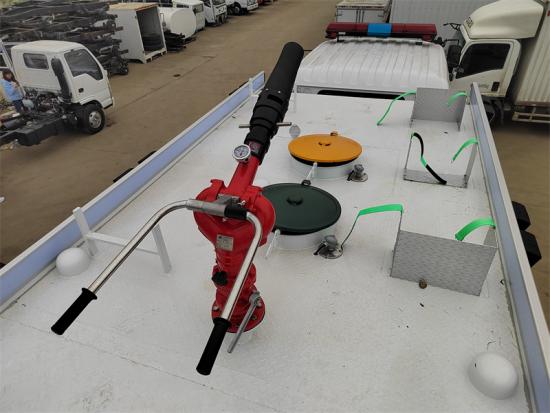

Modell

PL32 Hochwertiger Feuermonitor

Machen

Weisite Fire Equipment Co., LTD

Kapazität

32 l/s bei 1,0 MPa

Drehwinkel

≥360°

Winkel

-30°- +70°

Schussreichweite

Wasser ≥65 m

Schaum ≥ 55 m

Modell

PH64

Druck

0,6–1,4 MPa

Fließen

64 l/s

Verhältnisrate

3 % – 6 % (einstellbar)

Typ

Handbuch

Saugleitung

2 DN150 Schnellansaugöffnungen an der Rückseite des Pumpenraums mit Filtersieb und pneumatischer Absperrklappenschaltung.

Injektionsleitung

2 DN65 Einblasöffnungen beidseitig☐1 DN80-Einspritzloch im Pumpenraum.

Wasser in den Tank einspritzen

Einspritzen von Wasser aus der Pumpe

zum Wassertank durch 1 Φ65mm

Einspritzloch im Pumpenraum

Auslassleitung

Kühlleitung

Heizgerät

4 DN80 Normaldruckabgänge hinten

Kühlleitungã€Steuerventil zur Kühlungs-Nebenantrieb

Zur Erhöhung der Temperatur im Pumpenraum (optional)

Zusätzliche elektrische

Unabhängiger Schaltkreis

Zusatzbeleuchtung

Scheinwerfer sind eingebaut

im Pumpenraum

und Ablagefach.

Bedienpult ist ausgestattet

mit Lichtschalter, Kontrollleuchte usw.

Es ist praktisch für die Beobachtung.

Seitliches Blinklicht

Eine Reihe von rot und blau blinkenden

Leuchten sind an beiden

Seiten der Fahrzeugkarosserie.

Die Warneinrichtung der Kabine

Langes rotes Licht 1 Stück, das oben auf der Kabine installiert ist;

Elektronischer Alarm 1 Stück, der in der Kabine installiert wird;

Der Steuerkasten ist unten vor dem Fahrer installiert

Das Feuer entzünden

Die Feuerbeleuchtung 1 Stück Fernbedienung omnidirektionale Rotation Feuerbeleuchtung

Die Hauptmacht

In der Fahrzeugbatterie ist ein Batteriehauptschalter verbaut.

1. Lackierung: Die gesamte Optik wird passend zum Chassis mit feuerlöschendem Rot (R03) Einbrennlack besprüht.

2. Farbe: Fahrerhaus und Karosserie sind feuerrot, die Innenausstattung des Geräteraums ist hellgrau, das Aluminium-Rolltor hat eine Aluminiumfarbe, der Fahrgestellrahmen und die Radnabe haben eine phosphatschwarze Unterseite, die Felge ist silberfarben, Kotflügel, Stoßfänger und Stoßfänger sind dunkelgrau.

3. Es werden reflektierende 3M-Markierungsstreifen hinzugefügt; rund um die Karosserie und die Pedale werden reflektierende 3M-Markierungsstreifen hinzugefügt;

4. Der Farbstandard des Lackfilms erfüllt die Anforderungen von R03 Rot im nationalen Standard GB/T3181.

Der Rahmen des Geräterahmens besteht aus Aluminiumlegierungsmaterial mit innerer Verbindungstechnik, um

Verbessern Sie die Effizienz der Raumnutzung und Veränderbarkeit.

Entsprechend den Anforderungen des Brandbekämpfungsmanövers und des Betriebsverfahrens sind alle Zubehörgeräte korrosionsbeständig☐stoßfest, sturzsicher, kratzfest, mit spezieller Druck- oder Zugvorrichtung und angemessener Raumanordnung, kompakte, solide Vorrichtung, deutliche Markierungen, bequemer Zugriff.

Artikel

Artikel

Parameter

Einheit

Menge

1

Saugschlauch

Φ150×2ï½

Stück

4

2

Wasserfilter

Φ150

Stück

1

3

Wassersammler

Φ150 mm × Φ65 mm

Stück

1

4

Saugrohrzange

Φ150ï½ ï½

Stück

2

5

Hydrantenschlüssel

FB450

Stück

1

6

Unterirdischer Hydrantenschlüssel

FBA800

Stück

1

7

13 Typ Wasserschlauch

Φ80ï½ ï½×20ï½

Scheibe

4

8

Wasserschlauch Typ 20

Φ80ï½ ï½×20ï½

Scheibe

4

9

Wasserschlauch Typ 20

Φ65ï½ ï½×20ï½

Scheibe

4

10

13 Typ Wasserschlauch

Φ65ï½ ï½×5ï½

Scheibe

2

11

Adapter

Φ80ï½ ï½×Φ65ï½ ï½

Satz

4

12

Geradestrahldüse

Stück

1

13

Umleitungssprühdüse

Stück

1

14

Schaumdüse

PQ4

Stück

1

15

Schaumdüse

PQ8

Stück

1

16

Aussaugschaumschlauch

Φ40

Satz

1

17

Dreifachkopfverteiler

Φ80 Einlass Φ65 Auslass

Stück

2

18

Gummihammer

Stück

1

19

Schiebeleiter

6 m

Stück

1

20

Schlauchschutz

Gummi

Paar

2

21

Schlauchhaken

Stück

8

22

Schlauchmanschette

Stück

8

23

Feuerwehraxt

Stück

1

24

Feuerlöscher

2kgABC

Stück

1
