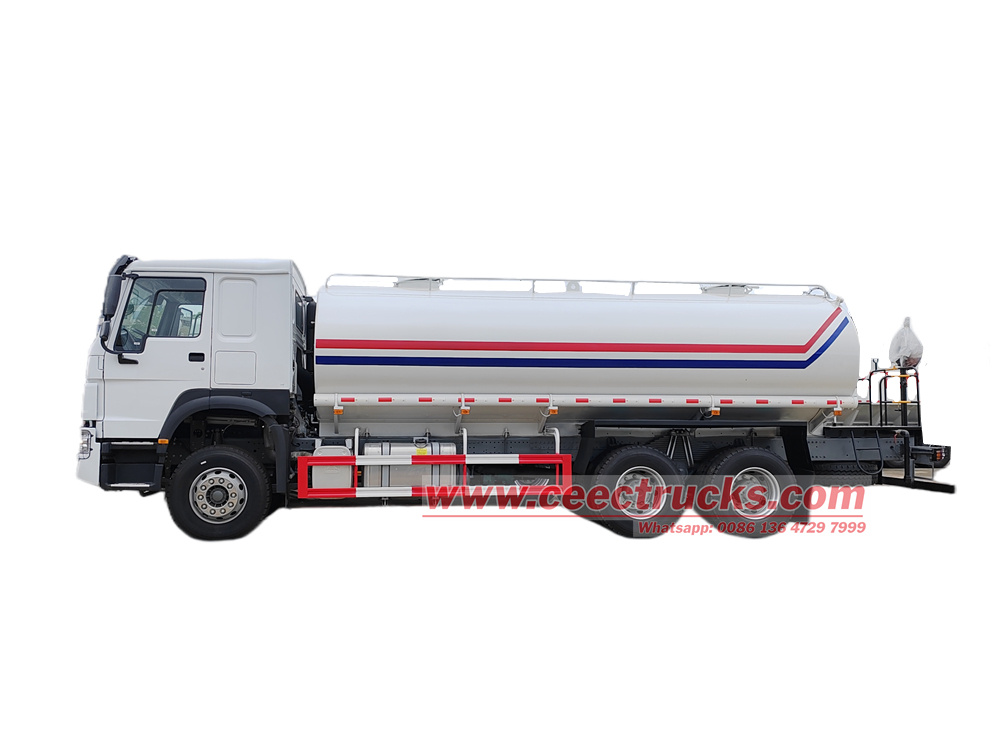

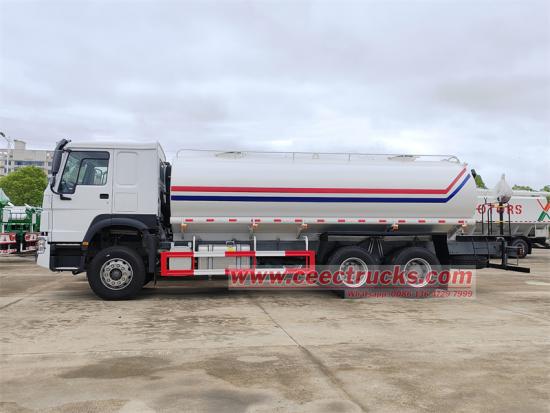

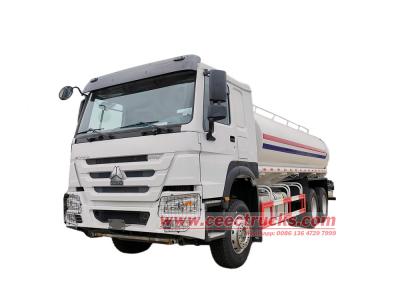

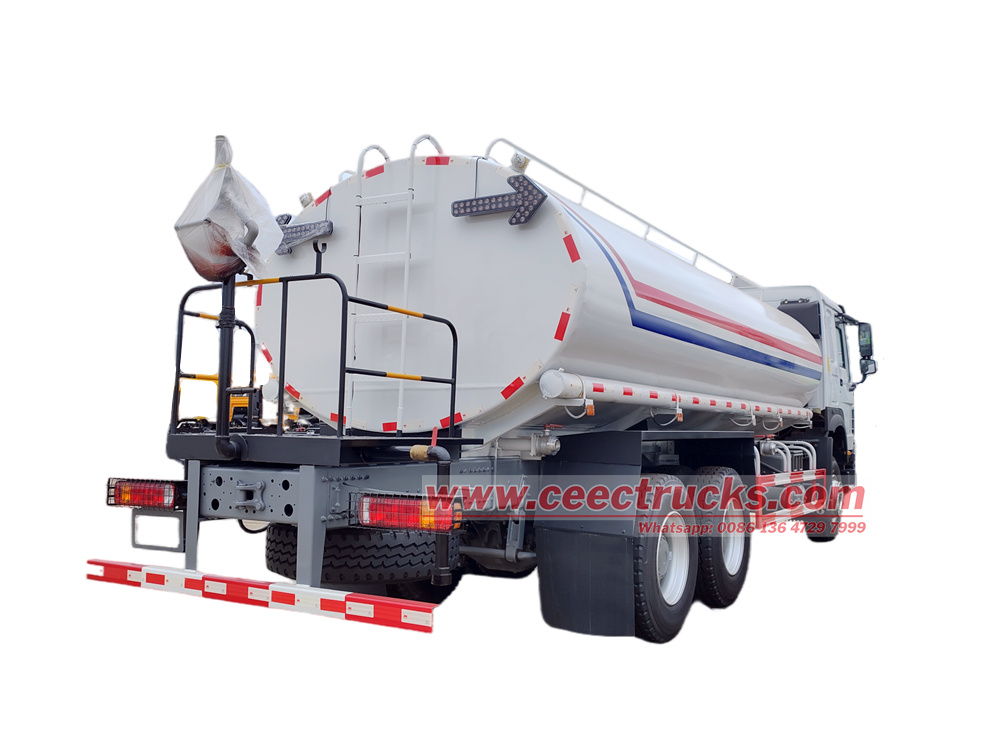

Der Howo 20 m³ große Wassersprengwagen basiert auf einem Sinotruk Howo HW76 6x4-Fahrgestell mit einem Radstand von 4600 + 1350 mm. Er ist mit einem Weichai WP10.340E22-Motor mit 340 PS und einem HW19710 10-Gang-Getriebe ausgestattet. Der Aufbau besteht aus einem 20 m³ fassenden, bogenförmigen Wassertank aus Kohlenstoffstahl mit Front-, Seiten- und Hecksprühvorrichtung. Die Wasserpumpe ist eine Weilong 80QZB(F) 60/90N(S) mit einer Förderleistung von 60 m³/h und einer Förderhöhe von 90 m. Weitere Merkmale sind die Pumpenein- und -auslassrohre, eine Leiter an der Heckplattform, Schutzgeländer, ein rutschfester Laufsteg und ein Geländer auf dem Tankdach sowie zwei Mannlöcher.
Arbeitskapazität:
20cbmAbmessungen ( mm ):
9850x2500x3150mmRadstand (mm):
4600+1350mmMotorleistung:
340HP/ 250kWMotortyp:
WEICHAI WP10.340E22Achsantrieb:
6x4Getriebe:
Sinotruk HW19710 10-speed,manualBemerkungen:
Payload capacity can be customizedWP10 340 HOWO 10-Rad-Wassersprenger

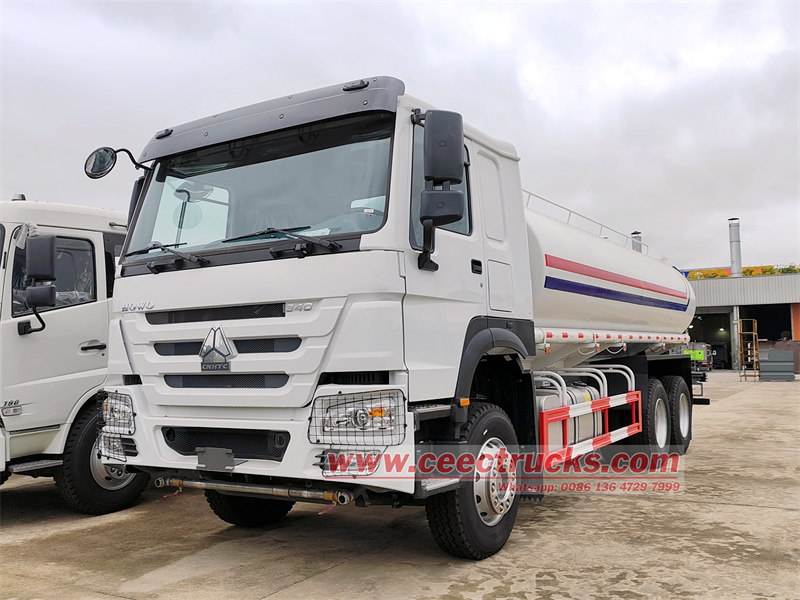

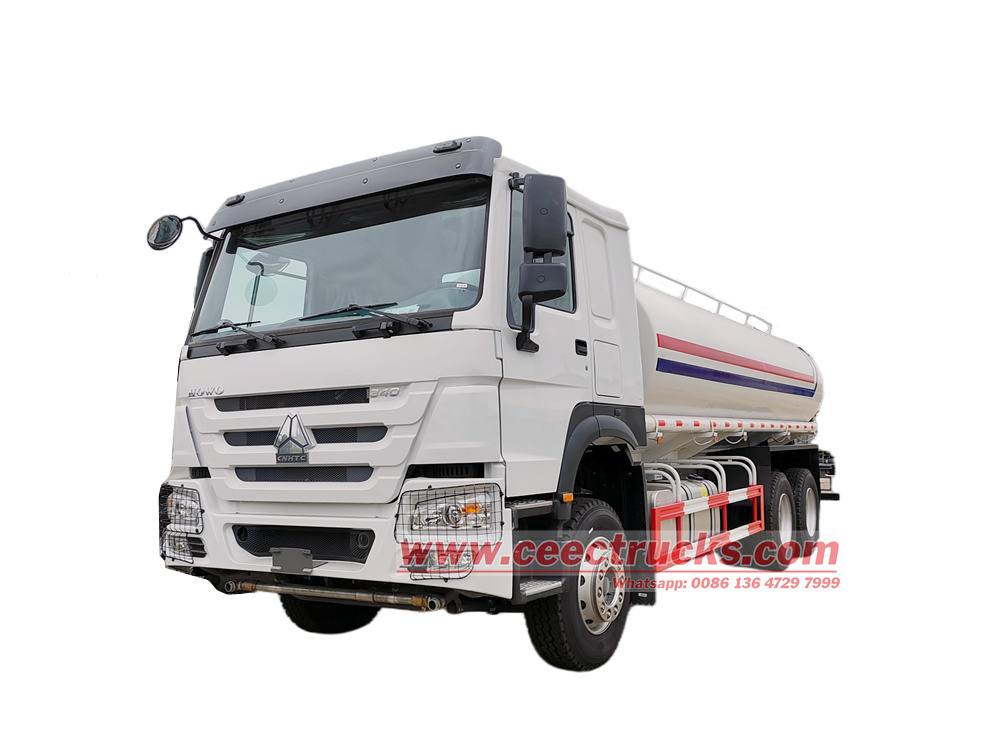

Der WP10 340 HOWO 10-Rad-Wassersprenger Diese Anlage ist ein zentrales Ausrüstungsteil für die kommunale Abfallentsorgung und Instandhaltung. Sie verfügt über einen großen 20-Kubikmeter-Wassertank und ist mit einem Dreifach-Sprühsystem ausgestattet, bestehend aus Frontspülung, Hecksprühung und Wasserkanone. Damit deckt sie die Anforderungen verschiedener Anwendungsbereiche ab, beispielsweise Straßenreinigung und Bewässerung von Grünflächen. Angetrieben von einer Weilong 60/90 Kreiselpumpe, zeichnet sie sich durch hohe Förderleistung und Förderhöhe aus. Dank des Pump-in/Pump-out-Systems ist eine autonome Wasserentnahme möglich. Eine Leiter befindet sich an der Rückseite, und der Tankdeckel ist mit einem rutschfesten Laufsteg und Geländern versehen, was Sicherheit und einfache Wartung gewährleistet.
Produktparameter:
| Produktname |
HOWO 6x4 20CBM Wassertankwagen |
|
|
Fahrzeugabmessungen, Gewichte und Kapazitäten |
Chassis-Marke |
HOWO HW76 |
|
Gesamtabmessungen (L*B*H) |
9850 x 2500 x 3150 mm |
|
|
Radstand |
4600+1350mm |
|
|
Leergewicht |
11250 kg |
|
|
Bruttogewicht |
25000 kg |
|
|
Achsbelastung |
7000/18000 (2 Achsen) kg |
|
|
Höchstgeschwindigkeit |
82 km/h |
|
|
Chassis |
Fahrmodus |
6x4 |
|
Kabinentyp |
HOWO HW76 Kabine, eineinhalb Sitzreihen, Klimaanlage |
|
|
Lenkung |
LHD |
|
|
Reifen |
10+1 |
|
|
Reifenspezifikation |
12.00R20 |
|
|
Getriebe |
HW19710 10-Gang-Schaltgetriebe |
|
|
Kraftstofftank |
300 l |
|
|
Motor |
Motormodell |
WEICHAI WP10.340E22 |
|
Kraftstoff- und Motortyp |
Reihensechszylinder, wassergekühlt, Viertakt, mit Auslassventilbremse, Direkteinspritzung, Turbolader und Ladeluftkühler. |
|
|
Pferdestärke |
340 PS/ 250 kW |
|
|
Verschiebung |
9,726 l |
|
|
Maximales Drehmoment |
1250 N·m |
|
|
Nenngeschwindigkeit |
2200 U/min |
|
|
Maximales Drehmoment Drehzahl |
1400-1600 U/min |
|
|
Emissionsnorm |
Euro 2 |
|
|
Andere Standardkonfigurationen |
1 |
Servolenkungssystem |
|
2 |
Klimaanlage |
|
|
3 |
ABS, automatische Luftabschaltung |
|
|
4 |
Retroreflektierende Markierung |
|
|
5 |
Zentralverriegelung |
|
|
6 |
Elektrische Fensterheber |
|
|
7 |
USB, Radio |
|
|
8 |
Verbreiterter Stoßfänger |
|
|
Top-Parameter |
Volumen des Wassertanks |
20.000 Liter |
|
Tankermaterial |
Kohlenstoffstahl, Tankerwandstärke: 5 mm. |
|
|
Ladesystem |
Toplader |
|
|
Körpermaterial |
Hochleistungsfähiger, verschleißfester Kohlenstoffstahl mit Korrosionsschutzlackierung, optional Edelstahl SS304. |
|
|
Fach |
4 mit internen Antiwellenleitblechen |
|
|
Mannloch |
4, Europäische Normen |
|
|
Spray |
Fron t und re AR-Spray Düse , hinteres Wasser Kanone |
|
|
Die Form der Spritzpistole ist einstellbar: Starkregen, mäßiger Regen, Nieselregen oder Dunst |
||
|
Beregnungsbreite |
≥14 m |
|
|
Sprühbreite der Wasserkanone |
≥ 28 m |
|
|
Ausrüstung |

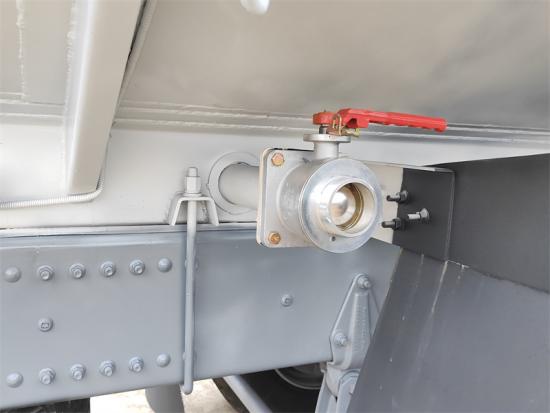

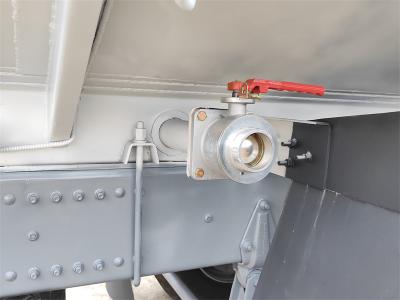

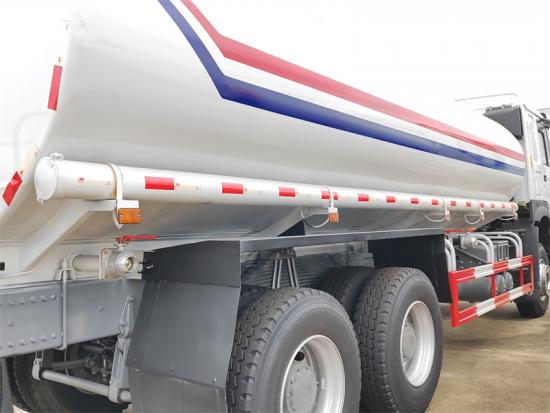

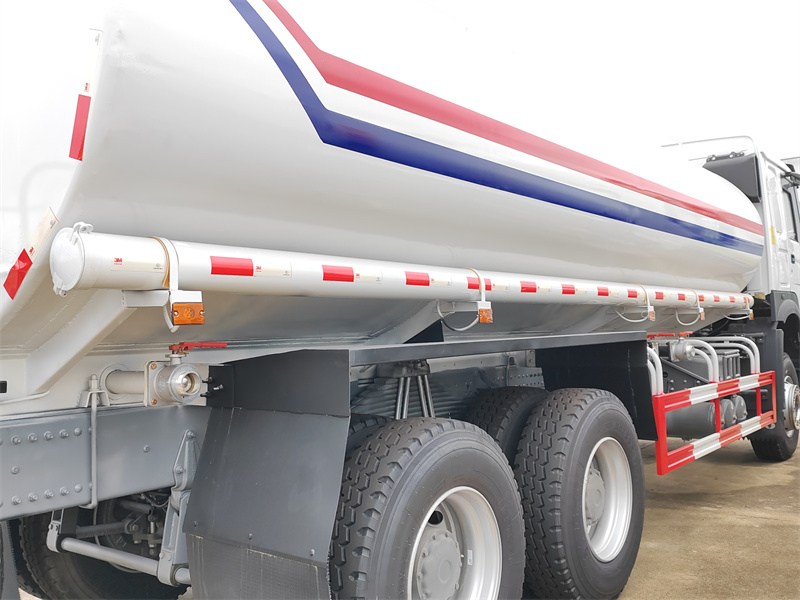

Leiter, Werkzeugkasten, seitliche Rohraufbewahrung, Pumpenein- und -auslassventil |
|
|
Artesisches Ventil, Filter, Verteilerventil, Sprinklerkopf mit Selbstansaug- und Entladefunktion |
||
|
Wasserpumpe |
Modell |
WEILONG 80QZB(F) 60/90N(S) Kreiselpumpe |
|
Durchflussrate |
60 m³/h |
|
|
Aufzug |
90 m |
|
|
Kopf |
6,5 m |
|
|
Eingangsgeschwindigkeit |
1 180 r/min |
|
|
Selbststartende Leistung |
1. 0 min/5m |
|
|
Ausgestattete Leistung |
22 0,5 kW |
|
Produktdetails:
Chassis-Konfiguration
1. HW76 6x4 Chassis
o Verwendet die Sinotruk Howo HW76-Serie Ein speziell entwickeltes Chassis, eine 6×4-Antriebskonfiguration und ein langer Radstand von 4600+1350 mm sorgen für mehr Fahrstabilität.
o Hochfester Rahmen: Doppellagige Längsträgerkonstruktion, hohe Tragfähigkeit, ausgezeichnete Torsionsfestigkeit, gewährleistet, dass sich der Körper auch unter Volllast nicht verformt.
2. Antriebsstrang
o Weichai WP10.340E22 Motor: 9,726 l Hubraum, maximale Leistung 340 PS (250 kW), maximales Drehmoment 1250 N·m, hohes Drehmoment bei niedrigen Drehzahlen erfüllen die Anforderungen von anspruchsvollen Fahrsituationen wie Bergfahrten und Anfahrvorgängen.
o HW19710 10-Gang-Getriebe: 10-Gang-Schaltgetriebe mit hoher Übersetzung im ersten Gang und niedriger Übersetzung im letzten Gang, das ein Gleichgewicht zwischen Bergauffahren bei niedrigen Geschwindigkeiten und schnellem Fahren bietet und für hervorragende Schaltvorgänge sorgt.
Konstruktion des Oberbaus:
1. 20 Kubikmeter Wassertank aus Kohlenstoffstahl
o Volumen und Struktur: 20 Kubikmeter Nutzvolumen; die elliptische Tankform reduziert den Wasserströmungswiderstand und verbessert die Entleerungseffizienz; der Tankkörper besteht aus 4 mm dickem Q235B-Kohlenstoffstahl, ist sandgestrahlt und rostgeschützt und anschließend mit Rostschutzfarbe beschichtet, um eine lange Lebensdauer zu gewährleisten.
o Prallplattendesign: Mehrere Schwallbleche im Tank verhindern das Hin- und Herschwappen des Wassers und verbessern die Fahrzeugstabilität.
o Schächte und Instandhaltung: Zwei Mannlöcher mit einem Durchmesser von 500 mm befinden sich oben auf dem Tank und sind mit Entlüftungsventilen zur einfachen Inspektion und Reinigung ausgestattet; ein Ablassventil befindet sich an der Rückseite des Tanks zum schnellen Ablassen von Restwasser.
2. Sprinkleranlage

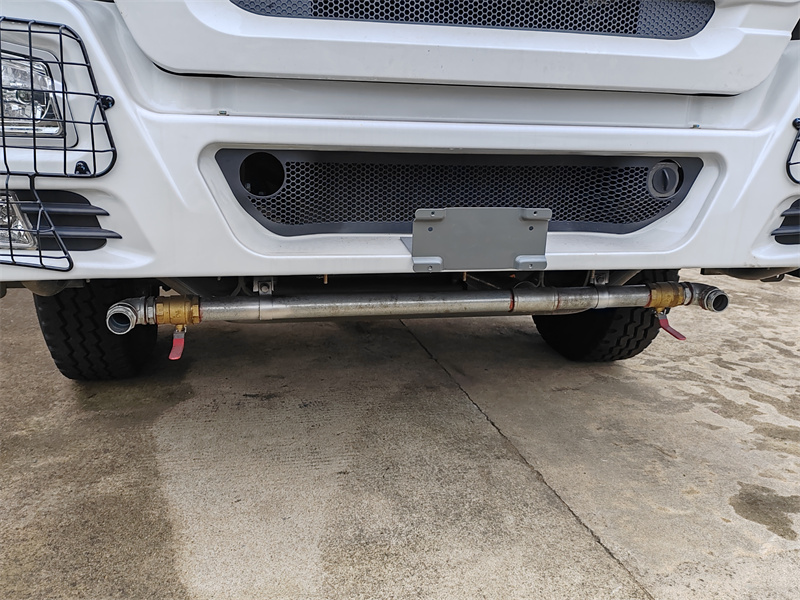

o Frontspülvorrichtung: An der Vorderseite des Fahrzeugs montiert, dient es zum Abwaschen von Straßenstaub und Schlamm, mit einer Abdeckungsbreite von ≥14 Metern und einstellbarem Sprühwinkel.
o Heckseiten-Sprinkleranlage Symmetrisch auf beiden Seiten angeordnet, mit angemessenem Düsenabstand, geeignet zur Bodenkühlung und Staubbekämpfung.
o Heckwasserkanone: Hochdruckwasserkanone mit großer Reichweite (≥28 Meter). Sie kann für die Brandbekämpfung im Notfall oder die Reinigung über große Entfernungen auf Gleichstrom- und Sprühnebelbetrieb eingestellt werden.
3. Kernwasserpumpe: Ausgestattet mit einer Weilong 80QZB(F) 60/90N(S) Kreiselwasserpumpe, die speziell für Sprinklerfahrzeuge entwickelt wurde.
o Durchflussrate: 60 m³/h, hohe Pump- und Sprinklerleistung.
o Kopf: 90 m, um ausreichenden Wasserdruck und Reichweite zu gewährleisten.

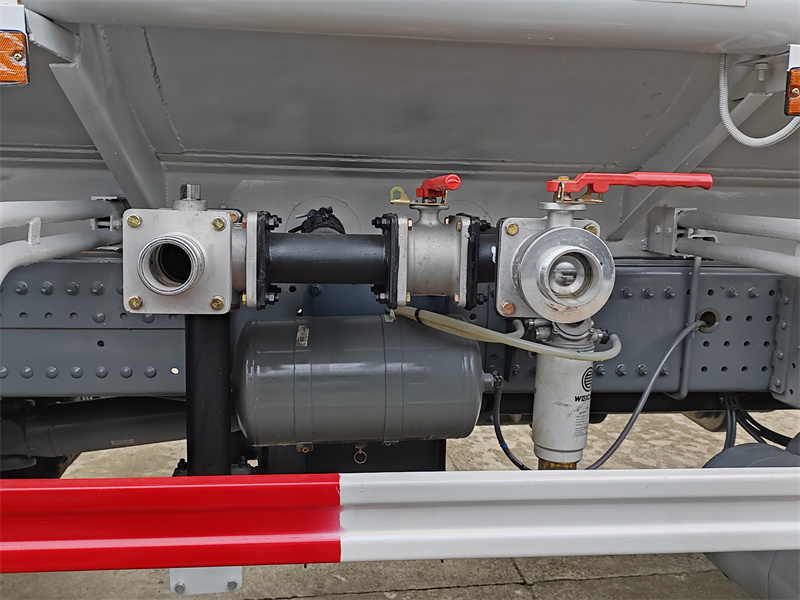

o Funktion: Unterstützt den Pump-in/Pump-out-Betrieb; es kann sich selbst aus Flüssen, Teichen und anderen Wasserquellen ansaugen oder Wasser aus unter Druck stehenden Quellen wie Hydranten beziehen und bietet somit einen flexiblen Betrieb.
4. Rohrleitungssystem
o Hauptpipeline: DN80mm Edelstahlrohr, hochdruckbeständig, korrosionsbeständig, reduziert den Wasserströmungswiderstand.
o Steuerventilbaugruppe: Die Kombination aus pneumatischen Steuerventilen und manuellen Kugelventilen ermöglicht das unabhängige Ein- und Ausschalten der Frontspülung, der Hecksprühfunktion und der Wasserkanonenfunktion und erleichtert so die Bedienung.
o Filtrationsvorrichtung: Um zu verhindern, dass Verunreinigungen die Düsen verstopfen und einen stabilen Systembetrieb zu gewährleisten, ist vor der Pumpe ein Grobfilter und nach der Pumpe ein Feinfilter installiert.

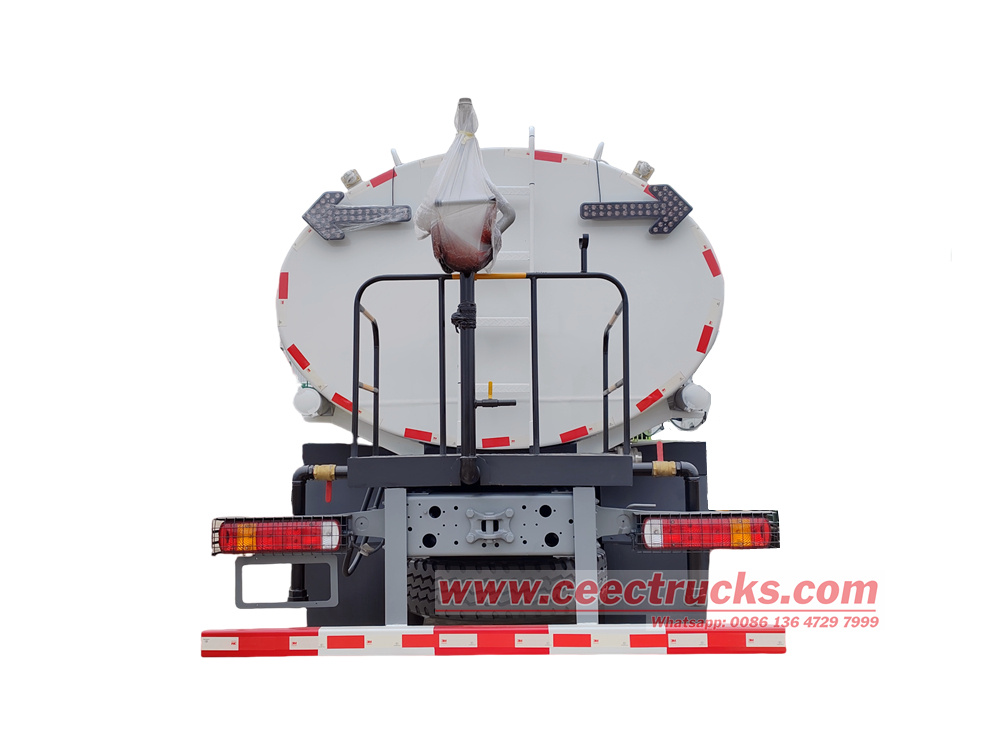

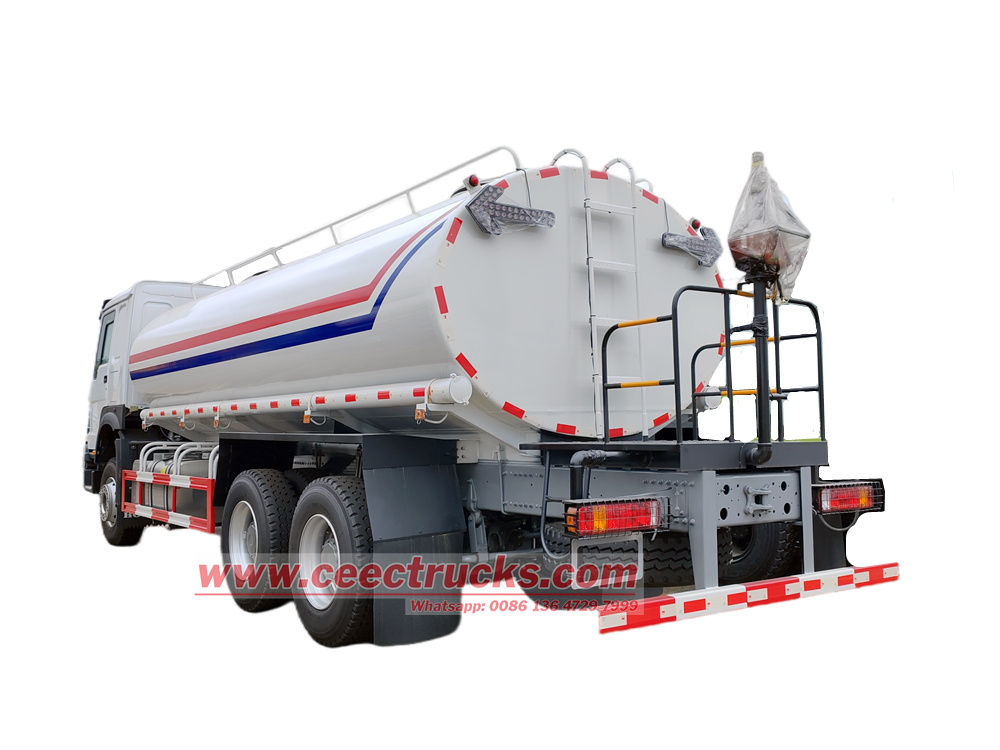

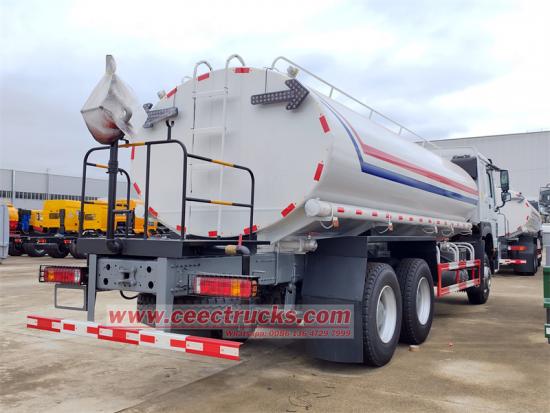

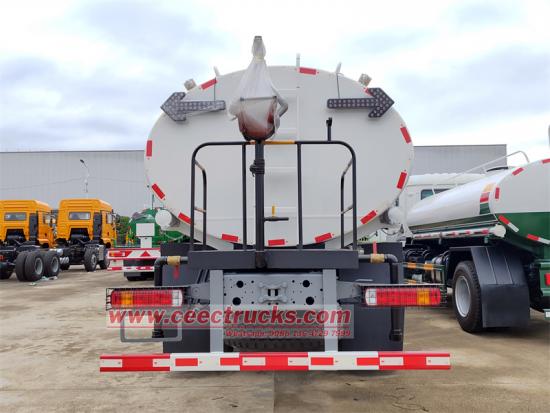

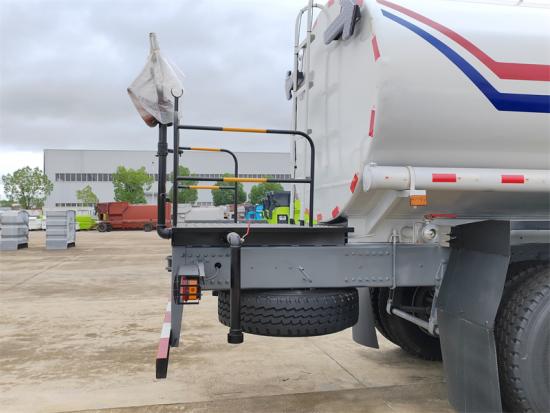

Sicherheitsvorkehrungen: Das Heck des Fahrzeugs ist mit einer Plattformleiter und einem Geländer ausgestattet, und die Oberseite des Tanks verfügt über einen rutschfesten Laufsteg und ein Geländer, was den Arbeitern ein hohes Maß an Sicherheit beim Auf- und Absteigen auf dem Tank für Betriebs- und Inspektionsarbeiten bietet.
Arbeiten Prinzip von Weilong 80QZB(F) 60/90N(S) Kreiselwasserpumpe:
Das Funktionsprinzip dieser Weilong-Kreiselpumpe beruht auf der Umwandlung von Zentrifugalkraft in Energie. Vor dem Start muss sie mit Vorfüllwasser befüllt werden, um die Luft zu entfernen. Im Betrieb treibt die Pumpe das interne Laufrad über einen Nebenabtrieb (PTO) mit hoher Drehzahl an. Das Wasser im Laufrad wird durch die Zentrifugalkraft von der Mitte zum äußeren Rand geschleudert, wodurch am Einlass ein Unterdruck entsteht. Unter atmosphärischem Druck wird kontinuierlich Wasser angesaugt, wodurch die Pumpe selbstansaugend wird.
Gleichzeitig strömt das Wasser mit hoher Geschwindigkeit in die spiralförmige Diffusorkammer des Pumpengehäuses. Der Querschnitt des Strömungskanals vergrößert sich allmählich, wodurch die Wassergeschwindigkeit abnimmt und die kinetische Energie (Geschwindigkeit) des Wassers effizient in Druckenergie (Förderhöhe) umgewandelt wird. Schließlich wird dieser Hochdruckwasserstrom aus dem Auslass ausgestoßen und treibt so die Frontspülung, die Hecksprühvorrichtung und die Wasserkanonen an. Die „Pump-in-Pump-out“-Funktion ist eine konkrete Anwendung dieses Prinzips im Pump- und Sprühbetrieb.
Anwendungsszenarien und Vorteile:
• Kernvorteile:
o Große Kapazität und hohe Effizienz: Das Fassungsvermögen von 20 Kubikmetern reduziert die Häufigkeit des Wassernachfüllens und erhöht die Effizienz pro Fahrt.
o Multifunktionale Anpassungsfähigkeit: Kombiniert Front-, Seiten- und Wasserkanonenfunktionen, um Anforderungen wie Straßenreinigung, Bewässerung von Grünflächen und Brandbekämpfung im Notfall zu erfüllen.
o Hohe Stabilität: Dank des Sinotruk 6×4-Fahrgestells mit 10-Gang-Getriebe passt es sich Steigungen und schlammigen Straßenverhältnissen an und gewährleistet so eine hohe Zuverlässigkeit.
• Anwendbare Szenarien: Stadtstraßenreinigung, Staubbekämpfung auf Baustellen, Landschaftspflege und Kühlung bei großen Veranstaltungsorten.
★ Weichai WP10.340E22 Euro-2-Motor, super leistungsstark
★ SINOTRUK HW19710 Manuelles 10-Gang-Schaltgetriebe
★ 12 Monate kostenlose Ersatzteile für gängige Modelle
★ Zugelassener HOWO 20CBM Wassertankwagen
★ Schulungsservice für Howo 6x4 Wassersprinklerwagen
